| 品牌 | 耀禹 |
| 型号 | ql |
| 加工定制 | 是 |
手电两用螺杆式启闭机3-60T适用于水利、水电、市政建设、水产养殖及农田水利建设工程。自锁性能好，可使闸门停留在任何位置。 具有手动和电动两种可能，15T以上2个摇把。根据客户要求，可配电子高度计，可现场及远程或集中控制。
螺杆启闭机的安装步骤：在安装螺杆启闭机时一定要保持底座基础布置水平180º；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、将手动螺杆启闭机置与安装位置，把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门链接。
3、对于安装启闭机的基础必须稳固安全，机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行调试和试运转。
4、在安装时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm，高程偏差不超过正负5mm，然后浇注二期混凝土或与埋钢板链接。
5、对于产品的电气设备的安装，一定符合图纸及说明书的规定，全部电气设备均可靠的接地。
6、在产品安装完毕，要对机器进行处理，补修已损坏的保护油漆，灌注润滑。
螺杆启闭机的安装步骤：
1、在安装手摇螺杆启闭机时一定要保持底座基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门连接。
3、对于安装手摇螺杆启闭机的基础必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4、在安装手摇螺杆启闭机时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
5、 对于手摇螺杆启闭机产品的电气设备的安装，一定符合图纸及说明书的规定，全部电气设备均可靠的接地。
6、 在手摇螺杆启闭机产品安装完毕，要对手摇螺杆启闭机进行清理，补修已损坏的保护油漆，灌注润滑脂。
用途
1.应用于水利水电、火力水电厂、核电站、市政、环保等泵站。进口闸门、格闸和滤网的开启和关闭
2.应用于工农业水渠进出口闸门截流的开启和关闭
3.应用于石油、化工、冶金、印染、造纸工厂等领域给排水闸门的开启和关闭。
特点
1.具有超负载荷停机保护、事故报警显示、上下行程限位控制等功能
2.具有电、手动切换机构自动切断电源、现场与遥控、与微机联控功能
3防护等级；1p44—67;380V、50hz、220V、50hz.
4.该型启闭机为精密引进型、造价较高。
结构原理
本启闭机由电动装置、机座、线杆、护罩、电器控制箱等部分组成。电动机或手动摇柄带动传动装置（齿轮、蜗轮、蜗杆或减速箱）运转做垂直升降运动。从而开启或关闭闸门、栏污栅和滤网。
手摇螺杆式启闭机
的传动是由皮带传动带动蜗轮，然后蜗轮和螺母的平键联接实现螺母转动，从而使螺杆上、下升降，可使配套闸门停留在任何高度位置。该机器电器部分采用电控箱装置，既防雨、美观又可实现远程操控，还可根据用户需求加装保护装置。
手电两启闭机参数及基本尺寸表
| 型号 规格 | 工作转 矩（N· m） | 启闭力 （T） | 电机功率 （KW） | 丝杆 | 主要尺寸 | |||||
| 全长 | 丝长 | 直径 | A | B | D | G | ||||
| QDA-45 | 450 | 4 | 1.1 | 3000 | 1000 | φ44 | 715 | 340-510 | φ35 | 40 |
| QDA-60 | 600 | 6 | 1.5 | 3000 | 1500 | φ44 | 715 | φ40 | 50 | |
| QDA-90 | 900 | 8 | 2.2 | 3000 | 2000 | φ52 | 845 | 360-670 | φ40 | 70 |
| QDA-120 | 1200 | 10 | 3 | 3000 | 2500 | φ60 | 845 | φ50 | 90 | |
| QDA-180 | 1800 | 14 | 4 | 3000 | 2500 | φ70 | 990 | 430-560 | φ50 | 100 |
| QDA-250 | 2500 | 18 | 5.5 | 3000 | 2800 | φ75 | 990 | φ60 | 120 | |
| QDA-500 | 5000 | 25 | 7.5 | 4000 | 3000 | φ90 | 1200 | 780 | φ70 | 150 |
螺杆启闭机调试方法及注意事项：
1、当启闭机在无荷载的情况下，保证三相电流不平衡不超过正负10%，并测出电流值。
2、对于上、下限位的调节：当闸门处于全闭的状态时，将上限为压紧上行程开关，并固定在螺杆启闭机的螺杆上；当闸门处于全开时，将下限位盘压紧下行程开关，并固定在螺杆上。
3、对于启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。
4、安装后，一定要做试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。
技术参数
| 参数 型号 | 启门力 KN | 闭门力 KN | 启门 高度 m | 启门 速度 mm/min | 螺杆 | 配套电机 | 地脚螺栓 | 重量 kg | |||
| 全长m | 扣长m | 直径mm | 型号 | 功率 | |||||||
| QL—3 | 30 | 15 | 2.5 | 500 | 2.5 | 2.0 | Φ50 | Y90S—4 | 1.1 | 4—M14×220 | 235 |
| QL—5 | 50 | 25 | 3.5 | 420 | 3.5 | 3.0 | Φ55 | Y90L—4 | 1.5 | 4—M16×300 | 356 |
| QL—8 | 80 | 40 | 4.0 | 204 | 4.0 | 3.5 | Φ70 | Y100L—4 | 2.2 | 4—M18×400 | 480 |
| QL—10 | 100 | 50 | 4.5 | 204 | 4.5 | 4.0 | Φ75 | 562 | |||
| QL—12 | 120 | 60 | 4.5 | 204 | 4.5 | 4.0 | Φ80 | 608 | |||
| QL—15 | 150 | 75 | 5.0 | 156 | 5.0 | 4.5 | Φ85 | Y132S—6 | 3 | 930 | |
| QL—20 | 200 | 100 | 5.5 | 156 | 5.5 | 5.0 | Φ90 | Y132M1—6 | 4 | 4—M20×500 | 984 |
| QL—25 | 250 | 125 | 5.5 | 156 | 6.0 | 5.5 | Φ95 | Y132M1—6 | 4 | 1008 | |
| QL—30 | 300 | 150 | 5.5 | 156 | 6.0 | 5.5 | Φ100 | Y132M2—6 | 5.5 | 1380 | |
| QL—40 | 400 | 200 | 5.5 | 156 | 6.0 | 5.5 | Φ115 | Y160M—6 | 7.5 | 4—M24×500 | 1610 |
| QL—50 | 500 | 250 | 5.5 | 125 | 6.0 | 5.5 | Φ130 | Y160L—8 | 7.5 | 1770 | |

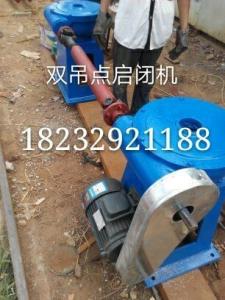

QL型双吊点5T-60T螺杆式启闭机
本系列启闭机按吊点数分为单吊点和双吊点两种型号，按驱动方式分为手动、电动和手电两用三种形式，一般启闭容量超过600KN(单机)时不再配置手动机构。我公司生产的QL型系列启闭机启门为3KN-650KN，超过650KN(单机)时可特殊设计。
l、型号说明：等同采用水利标准统一标准型号标识(下同)
2、本系列启闭机未作特殊设计时，不能作斜吊运行。
3、手电30KN以上的启闭机可增设行程限位装置，作极限运行保护。手动启闭机均设有限运盘，作为下降极限位置控制。
4、闸门吊耳部分应根据启闭机螺杆外形设定。特殊情况定货前应声明。
5、选用时应提前声明： a、螺杆总长，螺纹长度，吊点中心距(双吊点式) b、加长螺杆部分以及有无分段要求等 c、特殊电气控制要求 d、是否需增设螺杆保护装置，若有，提供相关图纸或位置布置图 e、其他特殊要求
6、启闭机基础布置图仅供水工建设时参考，如有特殊要求，本公司可以变更，地脚螺栓随机供应。
7、润滑油由用户自备。
8、选购件名录(另计价)： a、螺杆保护装置；销轴 b、加长螺杆部分 c、 特殊电气控制要求 d、基础部分更改 e、过载保护器 f、数显高度控制仪 g、其它有异于本公司产品系列的变更
9、产品主要技术参数以及特性值，以订货前公司给出值为准，如有变更，恕不另外通知。
10、设备重量仅供需方设计时参考，不作为用户收货依据。
双吊点螺杆式启闭机为全封闭型，适于露天安装，自锁功效闸门可停留在任何地位，配有磁力锁和专用扳手，机身可浇注在水泥中，具有防盗机功效，双吊点螺杆启闭机实用于农田灌溉和小型防洪排涝工程。
