闸门

（1）闸门框由合金铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门创及立车精加工并分别加工一道槽，以便镶入青铜密封面。 （2）闸门体为整体铸造的方形和圆形开板，并应在迎水面自带"井"字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250～350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳为铸钢，门体与吊耳的两接角面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。 （3）导轨用合金铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的磨擦力，导轨和门框连接的接触部位精加工，用螺栓联接，并没有定位销防止错位。 （4）楔紧装置：为达到闸门的止水效果，闸门两侧应设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整，当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位或已到位而楔块尚楔紧时，需调整全部楔块。 （5）密封面应采用铜条或铜圈分别镶入门框和门体的槽内蒙古自治区，密封面铜条镶好之后用龙门刨铣床进行铣削，磨削加工，应保证门框和门体之间的密切配合。

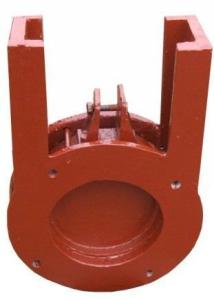

双向止水铸铁镶铜闸门

双向止水铸铁闸门用在双向承压水域，闸门和闸槽为上宽下窄椎体。闸门密闭性好。 　　双向铸铁镶铜闸门、铸铁闸门如何安装：安装前可根据不同的闸门尺寸设计不同的预埋槽，规格一般为200*200MM，300*300MM，350*350MM，400*400MM等。 　　安装时闸门和闸框一起起吊和安装，预埋槽内安置预埋铁以便于闸门的固定，当上述事宜均完成后，二次浇注预埋槽将预埋件预埋上。 　　双向止水铸铁镶铜闸门用途：用于要求正，反止水的工程。 　　1、闸板与闸框为锥度配合形式，此结构可使闸门闭合后实现良好的止水效果。 　　2、闸门安装简单方便。

PGZ铸铁拱形闸门安装与调整
1、在闸门安装前,首先检查各部连接部位的螺栓是否因运输装卸中造成的松动，如有松动应以加固。 　　2、检查主立框与附框、主立框与横框、闸板与闸框连接的止水面是否有错位，如有错位则松动联结螺栓将止水面调整在同一平面内。必须采用需要整体安装，严禁拆开安装。 　　3、安装调整，闸门的一期工程基础布置图配钢筋并留一定的焊接长度。二期浇注前将闸门整体吊装就位，穿好各调整螺栓并拧紧，找好闸门前后、左右的正确位置，找直找平，用拉线加以固定，然后调整螺栓与工程钢筋焊接，再用塞尺检测确保各止水面的间隙在0.3mm以下，***后可进行二期浇注。 　　2、关于铸铁拱形闸门的检测方法: 　　1、闸门应按图示位置安装、闸板设于迎水面。2、闸板压向门框允许压力0.1MPa。 　　3、闸板压离门框允许压力0.02MPa。4、密封工作部位渗漏量不太于1．24L／min.m。 　　3、铸铁闸门的日常使用与养护 　　1、在启闭时应注意闸板的上、下极限位置，以免损坏闸门或启闭机。如果在启闭机过程中如有异常情况应立即停止使用并及时检查处理。 　　2、在使用中应进行机器部件进行防锈处理，并定期在止水面上抹黄油，以保证启闭时闸板与闸框的止水结合面光滑。闸门关闭时在距底面100mm处，将闸门暂停1分钟，利用门底激流冲底槽内的杂物后再将闸门关闭.

水利机械厂生产钢闸门：主要部件的材质为普碳钢、密封件采用P型橡胶，闸槽可用碳钢制作也可用铸铁，也可用混凝土。 钢闸门强度高、重量轻、构造简单、使用轻巧、维护方便，价格低廉、寿命长，应用较为普遍。

 闸门安装注意事项:

1、在闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。

2、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。

3、闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。

4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。

5、闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使闸门启闭

6、在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除，防止灰浆凝固影响启闭

钢制闸门安装使用说明：

一、 适用范围  主要用于城市给水排水﹑化工防洪﹑水利等水工构建物﹑出水口﹑作流道切换或截断水流之用。可广泛用于自来水厂﹑污水处理厂﹑城市雨污水泵站﹑水利防汛等行业。

二、性能及结构

1﹑闸门的设计﹑制造﹑安装﹑检验验收等符合DL/T5019-94标准的规定。

2﹑形式：洞口式闸门

3﹑结构：设备主要由手电两用启闭机﹑螺杆﹑门框﹑门体﹑止水橡胶﹑吊耳及销轴等部件组成。密封性能良好，久用磨损后可通过螺旋来更换密封装置保持正常工作。具有结构合理﹑密封性好﹑安装﹑调试﹑使用﹑维护方便﹑性能可靠等特点。闸门的门板﹑门框系采用不锈钢，适用于污水腐蚀环境。

4﹑工作场所：室外

5﹑安装形式：洞口式

三、使用与维护

1﹑在通常情况下，各种闸门与本厂生产的各种启闭机配套使用。启闭机及电动头使用维护详见阀门电动装置说明书。

2﹑使用手动闸门时启闭机用力要均匀，不要在起升或关闭时用力过猛，以免损伤定位装置。

3﹑手动时不可进行电动操作，电机驱动时手轮不可旋转，所有结合面的密封处无渗漏。

4﹑由电动变为手动时，即用人工切换手柄向手动方向推动，当推动到一定位置时中间离合器脱离涡轮与手动轴爪呲合成为手动状态;手动变为电动时为自动切换。要求在半启闭状态下工作，可由操作人员根据经验选择电动或手动。
