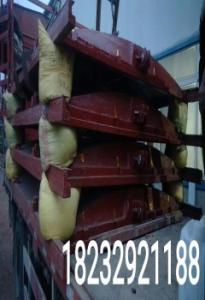

铸铁镶铜闸门概念与分类：主要用于给排水、防汛、灌溉、水利、水电工程中用来截止、疏通水流或起调节水位的作用。铸铁镶铜闸门可分为方形MZF、圆形MZY、AZY 和矩形MZJ 三类、铸铁镶铜闸门设计原理：它采用独特的外弧形设计结构合理、受力均匀采用优质灰口铸铁或球墨铸铁、不锈钢制造止水密封面镶铜条或橡胶并经精密加工后配研达到平面接触密封密封性能好当密封止水性能下降时可通过楔块装置的调整加以解决。

铸铁镶铜闸门主要技术参数： 参数 名称 渗水量(L/min.m) *水头m 工作介质 安装方式 正常水压方向 门框距边壁距离 正向 反向 镶铜铸铁圆闸门 0.72 1.25 正向10 反向2.5 水或污水 铅锤状态 正面迎水 >300 镶铜铸铁方闸门，向镶铜铸铁闸门 0.72 0.72 正反向10：向镶铜铸铁方闸门

安装前的准备 1. 查看发货清单，清点货物数量及紧固件、备件等数量是否与清单一致，同时做好货物的保管工作。2. 查看安装资料（如安装图、合格证、使用说明书等）是否齐全。3. 闸门在运输过程中的变形及损伤，要进行全面的检查和修整，注意同规格 闸门的门体、门框不允许互换。闸门未安装前必须水平放置，防止铸件变形影响止水效果，同时丝杆以及联接杆不可受力弯曲。4. 检查土建尺寸、预埋件及预留孔等是否符合要求。当予埋件为钢板时，予埋钢板应平直，位置准确，当予埋件为予埋螺栓时，予留孔洞应位置准确，予留孔径不小于80x80mm，予留孔深度应满足予埋螺栓埋入深度为20d。 5. 安装工作人员应全部到场，并准备好安装时必需的设备（如：吊车、焊机、脚手架等）、安装工具及测量工具等。

镶铜铸铁闸门装配过程 1）对待装配件的毛刺或磕碰处(如有)进行处理修整2）对待装配件进行清洗或用洁净布擦干净，并放在适当处用纸等盖好3）如需加(涂)油脂处加润滑油脂，如暂不装配时，用纸等盖好4）装配中，对需施加外力时，要合理用力，不得盲目蛮干敲击时手锤不得直接敲击在工件上而影响装配质量5）装配过程中，对掉落的灰尘，碎屑等及时处理，并按相关闸门的国家标准检验止水面的间隙是否符合要求。6）将装配的相关测量数据填写在《检验报告》上。

铸铁镶铜闸门安装说明：

闸门上下框设有固定块，可防止闸板在运输吊装等过程中滑出，安装凝固后（使用前）应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。

闸门安装采用整体安装，将闸板与闸框的封水面间隙调到0.3mm以下后，进行二期浇筑，在浇注混凝土时，必须保证闸门闸框处于铅垂状态，流进闸板、闸框、楔铁、挡板间隙中的灰浆必须清除，防止灰浆凝固后影响闸门启闭。

闸门启闭时，应注意闸板的上下极限位置，以免损坏闸门或启闭机，闸门在启闭过程中应检查闸门升降有无卡阻

闸板与闸框为偶件配合，在多组运输和安装时，切勿互换。

调试 1. 闸门调试工作需在二次灌浆完全凝固后方可进行。2. 手动启闭机手动操作13个全行程，操作中应无卡阻现象，方可投入运行。3. 电动启闭机在接电运行前，必须按所配套电动装置要求将行程限位开关和 过力矩保护开关正确接线后方可进行，打开电动装置外壳按下述顺序操作： a) 闸门处于全闭位置时（留有30～50mm余量），将关行程开关调整到位。 b) 手动打开闸门至全开位置（闸门较大时可接通电临时电源，点动至接近 全开到位，再手动操作到位），将开到位行程开关调整到位 c) 按电气原理图要求正确接线，上述操作请参照随机提供的阀门电动装置 说明书中的相关章节执行。 d) 电动操作1～3个全行程，观察运行情况，在闸门关到位、开到位时行 程限位装置应准确动作。 4. 在闸门操作过程中，注意门体应运行平缓关到位时应无左右倾斜、卡阻， 当出现左右倾斜或单侧卡阻现象时应调节闸门框两侧的斜楔压紧装置的位置，直至正常为止。 5. 上述调整结束后即可进行通水试验。

弧形铸铁闸门说明：

  弧形铸铁闸门 铸铁闸门是一种小型平板闸门，广泛使用于取水输水、市政建设，给水排水、农田灌溉等工程中，通常设置在渠道、涵管的进水口，用作工作闸门调节流量、控制水位，或用作检修闸门关闭孔口挡水。
铸铁闸门有方形、圆形两种。铸铁闸门一般由门叶和门框两部分组成，门体和门框的材料为铸铁，一般整体铸造、整体加工。
门体一般采用面板与加强肋的结构，面板可做平面或拱形。门体一般整体铸造和机加工，但尺寸较大的可采用分块组成式。门体上一般采用整体式金属止水，兼作支承滑块，金属止水用同材料制作的沉头螺钉紧固在门体上，螺钉头部与止水工作面一起精加工，一些尺寸较大的也可“P”形橡皮止水。
门框为铸铁闸门与基础之间的连接构件，相当于平面钢闸门的埋高部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工，导轨可用螺栓（螺钉）与门框相接，或与下部门框整体铸造，在门体开启到位置时，导轨的顶端应高于门体的水平中心线。
特点：
铸铁闸门一般设置有可调节的楔紧装置，楔紧副（如楔块与楔块、楔块与偏心销等）分别设在门体和门框上。调节楔紧装置，可使得闸门关闭时门体紧贴门框，达到止水要求。
铸铁闸门通常配置手动或电动螺杆式启闭机，用于操作闸门的启闭。
铸铁闸门有以下特点：
布置简单，结构紧凑，节省空间；运行维护简单，减少运行费用，但铸铁闸门的造价比钢闸门略高一些。
耐腐蚀性强。门体和门框的材料采用铸铁，止水面镶铜合金或不锈钢等耐腐蚀材料，防腐能力强，特别适用于污水或海水环境中。有特殊要求的地方还可以采用镍铬合金铸铁等耐腐蚀性更强的材料。

铸铁闸门

是一种小型平板闸门，广泛使用于取水输水、市政建设，给水排水、农

田灌溉等工程中，通常设置在渠道、涵管的进水口，用作工作闸门调节流量、控制水位，

或用作检修闸门关闭孔口挡水。铸铁闸门有方形、圆形两种。铸铁闸门一般由门叶和门

框两部分组成，门体和门框的材料为铸铁，一般整体铸造、整体加工。门体一般采用面

板与加强肋的结构，面板可做平面或拱形。门体一般整体铸造和机加工，但尺寸较大的

可采用分块组成式。门体上一般采用整体式金属止水，兼作支承滑块，金属止水用同材

料制作的沉头螺钉紧固在门体上，螺钉头部与止水工作面一起精加工，一些尺寸较大的

也可“P”形橡皮止水。门框为铸铁闸门与基础之间的连接构件，相当于平面钢闸门的埋

高部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工，导轨可用

螺栓（螺钉）与门框相接，或与下部门框整体铸造，在门体开启到位置时，导轨的

顶端应高于门体的水平中心线。

特点

铸铁闸门一般设置有可调节的楔紧装置，楔紧副（如楔块与楔块、楔块与偏心销等）分别

设在门体和门框上。调节楔紧装置，可使得闸门关闭时门体紧贴门框，达到止水要求。铸

铁闸门通常配置手动或电动螺杆式启闭机，用于操作闸门的启闭。
