清污机简介

清污机：用于清理污染物的设备。

水电站清污机定义：适用于水利水电行业，专门解决水电站清污问题的水工机械。 应用科学：电力（一级科学） 水工机械（二级科学） 水电站清污机：是针对水电站特殊技术和工况要求，设计、制造的专用清污机。 水电站清污机特点：要有综合的清污性能；能在恶劣工况下安全、可靠运行；保证水电站的核心发电参数持续稳定。能满足上述三个特点的清污机，称为水电站专用清污机，属于清污机家族中限制条件***多、技术难度、综合性能、安全性能的清污机机型。有选抓斗式清污机、齿耙式清污机作为水电站清污机型的，但这两种机型局限性比较大，很难兼顾水电站特殊技术和工况要求的方方面面，设计上往往只能照顾到突出的一方面或两方面。水电站大多选耙斗式为主，相对均衡的照顾到多方面的技术和工况要求，近年来以增力耙斗式和浮动加压耙斗式为水电站清污机的主选机型，设计上和使用上各种难题都比较容易解决。

水电站的特殊技术和工况要求：
1． 水电站在设计和运行中，有特定的水头、流速、流量、水流品质等的核心参数要求。普通清污机能清污，但不保证核心发电参数。
2． 水电站在发电运行中，面对的是体积、形状、重量各不相同的不同种类的水体垃圾，有同时完成大、小，刚、柔，常、异各形垃圾“一网打尽”。普通清污机难于实现塑料袋、大树杆、异形的竹、树枝同时清理。 水电站必须带机清污。不能停水、甚至在不能减负荷的情况下要完成水电站清污机能提高水电站经济、安全和管理效益。水电站清污机的工作要求和制造难度是所有清污机中的，属于非标准设计。

水电站清污机设计要求：

以水电站的水头、流量、过栅流速等水电站设计参数作为清污机的设计要求参数，如果机型和参数选择不对，达不到效果，浪费投资；功能要全、性能要好、体积还要小，空间布置适应性要强，为节省新建电站的基建投资，及老电站技改提供可能性。

水电站清污机安装在坝顶大车轨道顶面上，沿坝轴线方向运行，主要由主起升、钢丝绳、液压耙斗、耙斗导轨、翻板机构、集污斗、门架、司机室、机房、大车运行机构、大车轨道、夹轨器、锚定装置及其载荷限制器、位置限制器、行程限制器、缓冲器、高度指示器、风速仪、避雷装置、接地装置、电力拖动和控制设备、大车电缆卷简装置以及附属设备等组成。

水电站清污机工作原理是：清污机的起升机构带动耙斗进行升降，通过液压系统操作液压缸推动耙斗进行开闭。清污时耙斗的转耙张开并沿耙斗导轨及拦污栅栅条下降，当清污耙斗到达拦污栅底部后，液压系统工作使耙斗的转耙闭合后，可抓取铲齿铲下的污物，耙斗提升至坝面，进入到翻板上的卡道内，使耙斗与翻板锁定，转动翻板到卸污工位(集污斗上方)，耙斗张开，使污物直接卸到集污斗里，等集污斗污物装满后，将污物直接卸到5 t自卸车上。

起升出现过载时，过载保护机构会发出过载信号，电机停止起升，以防止拉坏清污机或拦污栅的构件。下降过程中如出现卡阻使钢丝绳松弛时，松绳保护机构可使电机停止下降，以防出现钢丝绳乱绳。该机还设有数字式深度指示仪，操作人员可在司机室内方便地观察到耙斗的位置，以便操作耙斗进行清污作业。清污机为全跨清污，一次可清除一孔拦污栅宽度。

1.液压清污抓斗装置

液压清污抓斗装置由抓斗体、开闭油缸、平行导杆机构组成。抓斗体为不锈钢材质；开闭油缸左右各一条，用于控制清污抓斗的开闭；平行导杆机构安装在清污抓斗的上部，保证清污抓斗下降时能准确入栅，平稳沿导向杆、栅条下降。液压泵站的胶管卷盘卷绕液压油管，随清污抓斗的升降能自动卷绕胶管，并与钢丝绳卷筒保持同步。

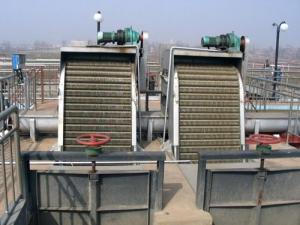

高效回转式机械格栅清污机是一种可以连续自动拦截并清除流体中各种形

状杂物的水处理专用设备，可广泛地应用于城市污水处理。自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国进的固液筛分设备之一。

回转式格栅除污机是由一种独特的耙齿厂装配成一组回转格栅链。在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。
耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。
按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。整个工作过程是连续的，也可以是间歇的。

该设备的优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无 人看管的情况下可保证连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。

由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象， 所以日常维修工作量很少。

　1．设备和耙齿规格
设备规格按机宽尺寸分GSLY300-3600型。机宽 超过1800mm，则做成并联机。耙齿栅隙分为1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各种规格，选型由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择，同时选配不同的材质。
2．设备长短规格 设备标准沟深为1535mm，可根据用户需要及使用实际情况任意加长。特殊规格另行设计。

钢丝绳牵引式格栅除污机简介：

钢丝绳牵引式格栅除污机主要由除污耙斗，提升部件、除污推杆、控制部件、机架与地面支架等组成。
耙斗处于张开位置并沿轨道下降至底部，在控制部件的作用下，完成合耙，耙齿插入栅隙上行将拦截的栅渣、杂物等捞入耙中，至出渣口处借助除污推杆将栅渣卸出，耙斗停止上行并张开，完成一个除污动作循环。上述动作程序均通过现场配电箱中的PLC自动控制完成，格栅的运行根据设定的时间间隔运行，也可根据格栅前后水位差自动控制运行。
