翻板闸门的应用与功能

1）.原理***，作用微妙，结构简单，制造方便，运行安全。

2）.施工简便，造价合理，投资仅为其它常规门三分之一左右。

3）.毋须耗费能源控制，自动启闭，自控水位准确，运行时稳定性好。管理方便安全、省人、省事、省时、省力。

4）.洪水来时，亦毋须耗费能源控制，能自动、及时冲淤和泄洪。

5）.门体为预制钢筋混凝土结构或钢结构，仅支承部分为金属结构，维修方便，费用低。

6）.由于能准确自动调控水位，就当前水资源短缺，在合理使用和利用水资源上有其独到之处。

7）.混凝土翻板闸门和钢结构翻板闸门均可增设液压控制系统，液压双控翻板闸门已经得到市场的认同，大大提高了翻板闸门的稳定性和翻板闸门的使用范围，如水电站、城市景观、水库溢洪道、航运及农田灌溉、老坝改造增加库容、橡胶坝改翻板闸门等等。

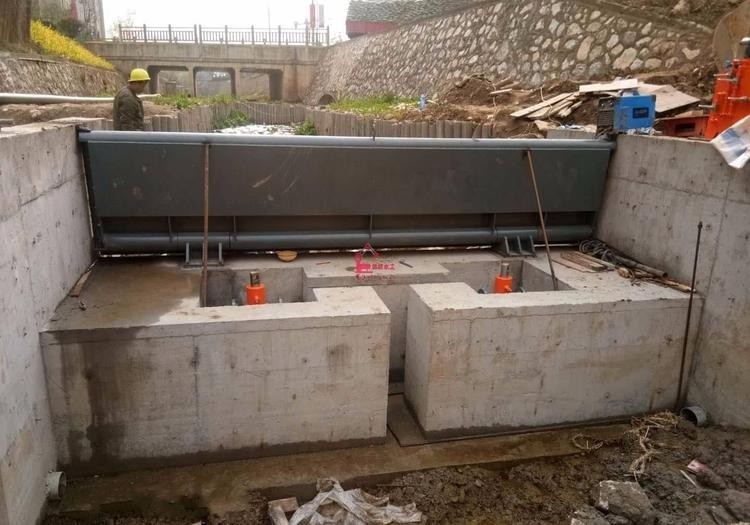

液压升降坝介绍

液压升降坝采用铰链式设计，以双支点或多支点的方式与坝面埋件连接，在闸门板背面坝基上设置启闭闸门的油缸，用以开启闸门泄洪或关闭闸门蓄水，正常蓄水状态下采用支撑杆辅助支撑，也可采用油缸直接支撑，闸门重心较低，坝面上下游基础落差小，开启泄洪时闸门板紧贴河床，行洪能力非常强。***，如灌溉、船闸、渔业、海水挡潮、城市河道景观工程和小水电站等建设等等。相对于翻板闸及常规闸门减少了支撑墩及启闭台。安全系数更高，是目前较为流行的河道建筑物，建成蓄水后美观大方，瀑布景观 。

我公司结合多年水工建筑物施工经验，结合翻板闸门的施工优点，采用预埋构件式方法施工，减少基础施工方麻烦，与坝基的结合方式更方便，安装速度更快更***。欢迎选购。

液压升降坝作为***翻板闸门，双三角形稳定结构，力学结构科学；***宽度式组装，面板间无须设置闸墩，适用于各种宽度的河道。面板以*部为铰连轴，塌平后紧贴河床，行洪效果好，且不受泥砂淤积和漂浮物影响；工厂化装配式设计，品质有保障，施工快速；单扇闸门或全坝段操作，任何漂浮物均可在*位置快速冲至下游，冲沙冲淤效果*；分区式控制，放坝快速，不影响防洪安全，特别适合雨量充沛的南方及洪水涨落快速的山区及城市河道。液压升降坝在克服了常规活动坝型主要缺陷的基础上，又保留了它们的各自优点：

(1) 具有拦水闸***的特点；

(2) 具有橡胶坝紧贴河床不阻水特点；

(3) 具有翻板门坝快速放坝行洪、任意高度挡水的特点；

(4) 具有钢坝闸美化景观的特点。

综上所述，液压升降坝克服了传统活动坝的所有缺点，保留了四种活动坝的所有优点，具有明显优势，是***较高的活动坝。

液压坝对应参数

闸门板型状：弧形、平板形

闸门高度：1.0m、1.5m、2m、2.5m、3m、3.5m、4m、4.5m、5m、6m

单扇宽度：标准宽度为6m，非标另行设计。

启闭结构：柱塞缸、双作用缸、多级缸

控制系统：手动摇杆式操作、PLC 电控操作、电脑远程控制及监控。

其他可选功能：同步升降坝功能、自动报警功能、自动降坝功能

钢结构翻板闸门采用框架结构的门叶作为挡水构件，通过钢结构支腿于支墩进行连接，门叶和钢结构支腿成一体，可以绕支墩座转动，结构简单，们有复杂的传动构件。***

钢结构水利自控翻板闸门的工作原理：当上游水位超过正常蓄水位10-20cm时，随着水位的上升闸门在水利作用下自动逐步开启，水位越高，开启量越大，直至全开；当水逐渐流出，水位开始下降，降至低于正常蓄水位时，闸门完全关闸；

钢结构翻板闸门由于结构简单、受力分布合理。材料用量节省、运行管理费用低等特点，随着用户对闸门运行可靠性。稳定性、安全性的提高及社会经济条件的逐步改善和投资成本合理性要求的提高，钢结构翻板闸门将会得到越来越多的投资者认可，也会在水利建设中发挥越来越重要的作用。

3、液压控制翻板闸门：

水力自控翻板闸门必须在水位达到一定水位才能逐渐开启，而且开度越大所需要的水位越高，往往会出现小洪水（如一年一遇，两年一遇）情况时，上游水位达不到全开水位高度，闸门不能完全打开，导致过洪能力，不能满足泄洪要求，造成上游水位超过设计要求，而大洪水（如5年或10年一遇）情况时，闸门可以完全打开满足泄洪要求情况；水位降低到一定高度（一般降低到闸门蓄水高度的90%-95%才能完全关闭，会出现一定的水头损失。

此特性是水利自控翻板闸门原理确定的，如果使用中需要对水位进行调控就必须通过外部力量才能实现。

*而且*的方法就是水力自控翻板闸门的基础上增设液压系统，在支墩与支腿间安装液压油能够缸，在坝端设立液压控制系统，用油桶将油缸和控制系统进行连接，通过操纵液压控制开关，实现液压油缸的伸缩，使闸门能够在任意位置打开、关闭、停留。

每扇闸门都有独立的，可根据需要打开的或关闭任意一扇或几扇闸门。

不需要人工调控水位时，液压系统是不工作的，油缸处于自由伸缩状态下，闸门仍然可以实现水利自控翻板闸门的运行状态
