钢坝闸门的组成结构与特点剖析

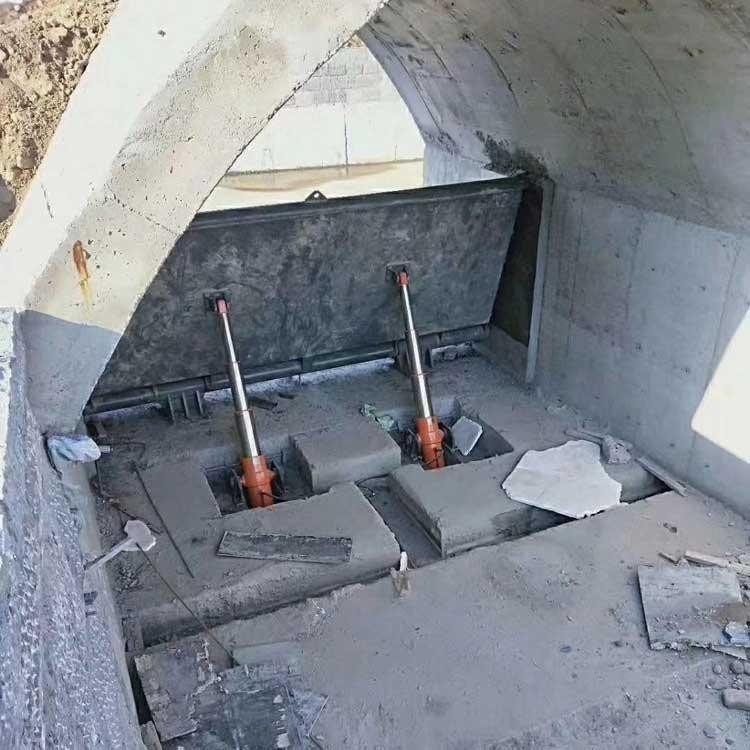

液压升降坝的结构

用活塞杆与闸门连接，以液体压力作动力推动活塞使闸门升降的启闭机。液体一般用矿物油，故常称油压启闭机。高压油通过管道由油泵输送。液压启闭机机体结构简单，占地面积小，传动平稳，控制方便,制造精度高,***用于启闭各类形式的闸门。液压启闭机的主要部件有：活塞杆、液压缸、供排油管路系统及油泵电动机组等。按活塞杆受力状况分为单向作用液压启闭机与双向作用液压启闭机。闸门能依靠自重下降实现关闭，可选用单向作用的液压启闭机；闸门依靠自重不能顺利下降，需在门体上部加压力才能关闭时，选用双向液压启闭机。双向液压启闭机各部件受力状况、液压操作系统均较复杂，但布置较紧凑，又可省去闸门下降所需的另加重量（如加重块），多用于潜孔高压闸门的操作。双吊点启闭的闸门可用两台同型液压启闭机同步操作。中国现已生产的液压启闭机启门力已达6000kN。苏联在电站应用的液压启闭机，启门力达9000kN，下门力达11100kN。

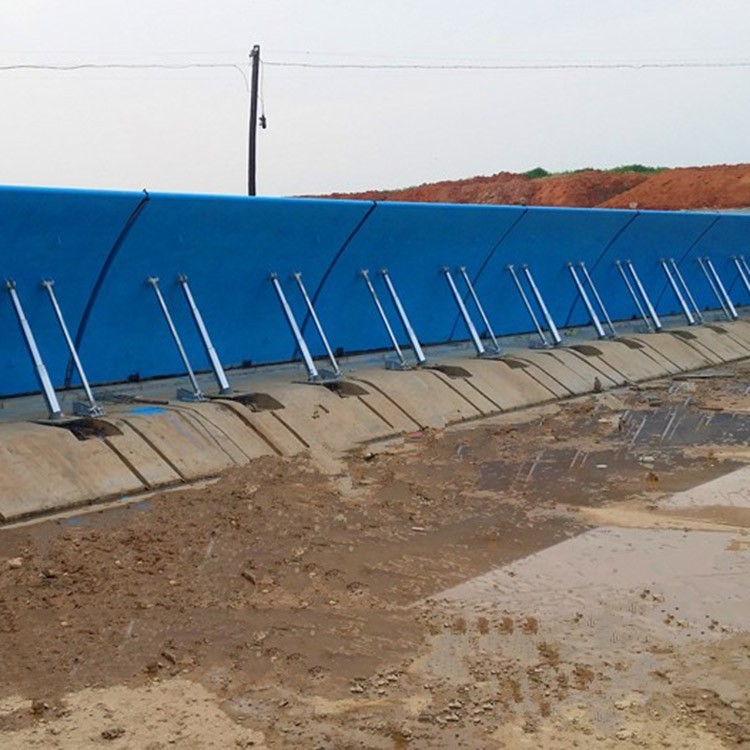

钢坝闸门也叫液压坝，是用于关闭和开放泄通道的控制设施，是水工建筑的重要组成部，钢坝闸门是装于溢流坝、岸边溢洪道、泄水孔、水工隧洞和水闸等建筑物的空口上，用以调节流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等、是水工建筑物的重要组成部分。在水闸工程中，闸门是主体部分，常占挡水面积的大部。闸门又分为平板闸门和弧形闸门。

钢坝闸门结构

1、 主体活动部分、用以封闭或开放孔口、通称闸门、亦称门叶;包括：承重结构、行走支承、支臂、止水装置、吊耳等;

2、 埋固部分：包括：轨道、铰座、止水座、护角等;

3、 启闭设备;出于对安全及稳定性考虑，现在较多的采用集成式液压启闭机作为启闭设备

液压升降坝控制形式

液压系统正常使用一段时间后，必须要对管道、流道等进行循环清洗。使系统清洁度达到没计要求:

1、 双向挡水、启闭灵活、可任意角度（0-90度范围内）启动停止闸门来调节闸门

2、 工程隐蔽，无碍防汛和通航，改善河道景观，可大跨度运行，枯水期可将闸门竖立进行检修。

3、 响应速度快，压力可调，可远程控制。

4、子堤稳定设计：由于北方河流大多为山区河流，这样的河道河底比降大，流速快，冲击力也大。按照南方已成工程实例。

很多细节的地方需要注意，对于新手操作时，更要注意多一些保养，液压活动坝用于大部分的工程水利项目中，安全是 位。

5、总体布置要注意到在景观钢坝闸门段上游出现大型漩涡，景观闸门段下游出现回流、明流交替水流或淹没水跃等不利流态的可能性，并尽量设法避免。

6、总体布置要尽量防止在泄水道内出现压缩空气囊的可能性。气爆产生瞬时冲击力，造成景观钢坝闸门和相邻建筑物的损坏或破坏。

液压系统正常使用一段时间后，必须要对管道、流道等进行循环清洗。使系统清洁度达到没计要求:

7、严寒地区特别要注意：景观钢坝闸门不得承受冰的静压力，根据气温及库水位变化情况，采用相应措施，如潜水泵、压缩空气、保温加热等等。子堤稳定设计：由于北方河流大多为山区河流，这样的河道河底比降大，流速快，冲击力也大。按照南方已成工程实例。液压活动坝厂家讲解保养安全知识，提供***液压活动坝等产品，型号多样，***，远销国内外，欢迎新老客户前来选购。那么液压活动坝在使用过程中应该注意哪些保养呢？下面我们胜达就给大家详细介绍一下吧。

8、要确保启闭 键时刻要能顶用。要设置备用动力如柴油机等，特别在沿海挡潮闸、水闸是确保工程安全的重要措施。

2)清洗工作以主管道系统为主。清洗前将溢流阀压力调到0.3～0.5MPa，对；它液压阀的排油回路要在阀的入口处临时切断，将主管路连接临时管路，并使换向阀换向到某一位置，使油路循环。

液压翻板闸门的故障处理与日常维护

在说明液压翻板闸门的常见故障后，介绍液压翻板闸门的故障处理与日常维护工作。首先应当说明，事故处理永远是被动措施，在安装过程中应细致认真，强调检查试验对于设备运行状况的重要性，重视日常维护，其效果远远好于事故后处理。很多故障是难以修复或者需要大量的时间和金钱才能修复的，而产生的原因却是由于安装过程中的疏忽或者试验不到位、对试验结果中的疑问没有及时得到解决引起的。由于液压翻板闸门的故障处理往往是拆卸、修复、重新安装、试验检验这一步骤，且大量故障往往发生在刚安装完毕的液压翻板闸门上，故本文将故障处理与日常维护、试验检验工作统一考虑，同时应当注意以下几点：

（1）液压翻板闸门的选择和匹配

液压翻板闸门的参数是否符合现场实际使用要求，特别是额定负载，即启门力、闭门力、持住力均应符合现场实际要求。油缸、活塞是否符合要求，密闭材料的性能应有足够的抗撕裂强度、耐高压，并注意其摩擦阻力、有无粘着、老化状况。应检验各电器元件是否有产品合格证，且有无损坏现象。

（2）液压翻板闸门运转前的检查

门槽及油缸运行区域内的清洁，以保证闸门及油缸运行不受外界阻碍；液压系统的滤油芯应及时清洗或更换；保证环境温度不低于设计工况的 温度；充油时应排除空气，管路充满油后，应调整油泵溢流阀，使油泵在其工作压力的50%、75%、 情况下分别连续运行5min，检查有无震动、杂音、油温过高以及阀门和管路漏油情况。4.3液压翻板闸门的实际应用检验手动操作试验合格，方可进行自动操作试验。启闭和快速关闭闸门试验时，准备记录闸门提升、快速关闭、缓冲的时间和当时库水位及系统压力值，其快速关闭时间应符合设计规定。快速关闭闸门试验时，应做好切断油路的应急准备，以防闸门过速下降。闸门沉降试验：将闸门提起，在48h内，闸门因液压翻板闸门的内部漏油而产生的沉降量应不大于200mm。闸门的沉降量超过200mm时，应有警示信号提示，液压系统应具备自动复位的功能。
