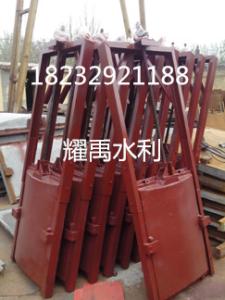

铸铁镶铜闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成其中门框和闸板均由 灰口铸铁或球墨铸铁制成。

1.导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接对中小口径的闸门其导轨可与门框浇注成一体导轨长度一般为闸门全开启高度的1/2、1/3

2、铸铁镶铜闸门通过楔块装置的楔紧达到密封密封材料为铜合金或橡胶并经精密加工后配研

3、采用预埋钢板或预埋螺栓式安装

4、铸铁镶铜闸门与启闭机配套使用闸门为工作部分启闭机为闸门开启与关闭的执行部分启闭机由人力、电机或气动、构带动传动装置的齿轮、蜗轮蜗杆等运转驱动传动螺母或螺杆转动使闸轴作垂升降运动从而开启或关闭闸门达到水、关水或调节水位的目的。

铸铁镶铜闸门结构特点 闸门主要由闸座、闸板、镶铜密封圈、可调楔块以及提升杆组成，闸门由手电两用启闭机实施启闭具有密封性强，耐磨性好，安装方便，启闭灵活，寿命长等特点。当闸门长期使用密封面受到磨损时，能通过调整楔块位置便能恢复原密封的性能。

1)性能 升杆式铸铁镶铜圆闸门采用手电两用启闭装置进行闸门的开启或关闭。全开或全闭的时间在15分钟内完成。闸门适用于墙式安装的结构形式，闸门关闭时可对污水进行截流以方便后续设备的检修与保养。手电二用启闭机含手轮机构及机座，置于操作平台上。操作手轮的高度适合于人工操作并通过螺杆或接杆与闸门连接，必要时设置螺杆导向支承以使在关闭力下压杆稳定符合规范要求。闸门密封面的渗漏量小于1.25L/min.m密封长度。

2)结构与形式 升杆式铸铁镶铜圆方闸门为铸铁镶铜、单向升杆靠壁式闸门主要由门框、门体、导轨、楔座、密封装置等组成。闸门的门框采用平面加强型结构形式铸铁闸门的门框、门体及导轨采用灰铸铁铸造在水压作用下，安全系数不小于5 闸门与门框的密封面采用有色金属制造，密封面 地加工在斜楔的作用下密封可靠其渗漏量不超过1.25L/min.m密封长度。作门体提升或关闭用的螺杆采用不锈钢材料制造，螺杆在启门力或关闭力作用下其安全系数为2。

。

镶铜铸铁闸门选材、制作过程
一）、材料采购
1.生铁、密封铜条等相关材料的采购必须有化学成份检验报告与机械性能检验报告。并对生铁、铜条等进行抽样检验，对不合格的原辅材料坚决退货，检验合格后的材料方可入库并出具检验合格入库单，由生产部门领用。2同时模具车间按技术部图纸进行模具制作，做好生产前的准备。
二）、闸门铸件毛坯的铸造

1开炉前按照国家标准牌号进行炉料的配料，同时做好其它准备。

2当炉前铁水基本达到出水温度时，进行炉前取样，送至理化实验室进行炉前化验，符合相关国家标准牌号的化学成份后，方可进行铁水的浇注。

3毛坯铸造完成并进行清砂处理后，检验合格的所有闸门、闸框等铸件进行相应热处理，消除铸造内应力后进入后道工序进行机械加工。

安装铸铁镶铜闸门前的准备:

1、检查洞口是否符合土建尺寸要求,洞口平面应尽量平直。

2、检查预留孔或预埋螺栓位置是否正确。

3、闸门在运输过程中的变形及损伤,要进行全面的检查和修整,注意同规格闸门的门体、门框不允许互换。且未安装前必须水平放置, 防止铸件变形影响止水效 果,同时丝杆以及联接杆不可受力弯曲。
