铸铁镶铜闸门安装技巧

一、闸门结构合理，便于安装，操作简便，灵活，易于管理、耐腐蚀。二、使用范围及用途：闸门是水利水电工程中各种渠道上的控制性设备，广泛应用于中小型水利水电、市政给排水工程、水产养殖、农田灌溉等水利工程。它是用于开启控制水位，。三、结构及特点：   闸门由闸板、闸框、压板、止水销、吊鼻等组成。按结构形式分为：PGZ整体式和组合式两种。闸门在启闭机的作用（手动和电动）下，使闸板在闸框的止水面上上下下滑动，完成开放和关闭的过水孔口，闭紧止水销可使止水面有效贴合，以保证中水效果，实现良好的止水目的。安徽渠道闸门专用启闭机 供应电话 。每米长度的渗水量不超过0.03升/秒。四、闸门的安装与调整： 1、在闸门安装前，首先检查各部连接部位的螺栓是否因运输装卸中造成的松动，如有松动应以加固。2、检查主立框与附框、主立框与横框、闸板与闸框连接的止水面是否有错位，如有错位则松动联结螺栓将止水面调整在同一平面内。3、闸门需要整体安装，严禁拆开安装。4、安装调整，闸门的一期工程基础布置图配钢筋并留一定的焊接长度。二期浇注前将闸门整体吊装就位，穿好各调整螺栓并拧紧，找好闸门前后、左右的正确位置，找直找平，用拉线加以固定，然后调整螺栓与工程钢筋焊接，再用塞尺检测确保各止水面的间隙在0.3mm以下，***后可进行二期浇注。

铸铁镶铜闸门的实用性

铸铁镶铜闸门的用途是不同于其他的闸门的，因为它的材质比较特殊，一直以来铸铁闸门的存在就证明它是个好东西，虽然它也有不少的缺点，但***主要的是看其分类的，不同的性质的铸铁闸门在应用上是真不同的！

  在铸铁闸门中，又有单闸板，双闸板和弹性闸板之分。单闸板楔式闸阀，结构简单，使用可靠，但对密封面角度的精度要求较高，加工和维修较困难，温度变化时楔住的可能性很大。双闸板楔式闸阀在水和蒸气介质管路中使用较多。钢闸门的优点是：对密封面角度的精度要求较低，温度变化不易引起楔住的现象，密封面磨损时，可以加垫片补偿。但这种结构零件较多，在粘性介质中易粘结，影响密封。更主要是上、下挡板长期使用易产生锈蚀，闸板容易脱落。弹性闸板楔式闸阀，它具有单闸板楔式闸阀结构简单，使用可靠的优点，又能产生微量的弹性变形弥补密封面角度加工过程中产生的偏差，改善工艺性，现已被大量采用。
不过总结性的来说，铸铁镶铜闸门的适用介质包括水、蒸气等非腐蚀性介质。铸铁闸门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。铸铁闸门主要还是适用于火力电站各种系统的管路上，切断或接通管路介质。
理性和现实总是有那么些差距，所以也总是在寻找弥补缺点，所以铸铁镶铜闸门出现了不同的分类，来各自调配，相互协作

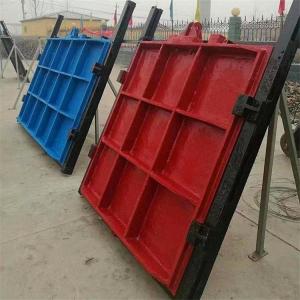

铸铁闸门

一种小型平板闸门，广泛使用于取水输水、市政建设，给水排水、农

田灌溉等工程中，通常设置在渠道、涵管的进水口，用作工作闸门调节流量、控制水位，

或用作检修闸门关闭孔口挡水。铸铁闸门有方形、圆形两种。铸铁闸门一般由门叶和门

框两部分组成，门体和门框的材料为铸铁，一般整体铸造、整体加工。门体一般采用面

板与加强肋的结构，面板可做平面或拱形。门体一般整体铸造和机加工，但尺寸较大的

可采用分块组成式。门体上一般采用整体式金属止水，兼作支承滑块，金属止水用同材

料制作的沉头螺钉紧固在门体上，螺钉头部与止水工作面一起精加工，一些尺寸较大的

也可“P”形橡皮止水。门框为铸铁闸门与基础之间的连接构件，相当于平面钢闸门的埋

高部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工，导轨可用

螺栓（螺钉）与门框相接，或与下部门框整体铸造，在门体开启到位置时，导轨的

顶端应高于门体的水平中心线。

性能及结构

1﹑闸门的设计﹑制造﹑安装﹑检验验收等符合DL/T5019-94标准的规定。

2﹑形式：洞口式闸门

3﹑结构：设备主要由手电两用启闭机﹑螺杆﹑门框﹑门体﹑止水橡胶﹑吊耳及销轴等部件组成。密封性能良好，久用磨损后可通过螺旋来更换密封装置保持正常工作。具有结构合理﹑密封性好﹑安装﹑调试﹑使用﹑维护方便﹑性能可靠等特点。闸门的门板﹑门框系采用不锈钢，适用于污水腐蚀环境。

4﹑工作场所：室外

5﹑安装形式：洞口式

三、使用与维护

1﹑在通常情况下，各种闸门与本厂生产的各种启闭机配套使用。启闭机及电动头使用维护详见阀门电动装置说明书。

2﹑使用手动闸门时启闭机用力要均匀，不要在起升或关闭时用力过猛，以免损伤定位装置。

3﹑手动时不可进行电动操作，电机驱动时手轮不可旋转，所有结合面的密封处无渗漏。

4﹑由电动变为手动时，即用人工切换手柄向手动方向推动，当推动到一定位置时中间离合器脱离涡轮与手动轴爪呲合成为手动状态;手动变为电动时为自动切换。要求在半启闭状态下工作，可由操作人员根据经验选择电动或手动。

5﹑要求对启闭机齿轮﹑轴承﹑丝杆等部件每季度加注润滑油一次。
