| 外型尺寸 | 900*900 |
| 货号 | 11 |
| 品牌 | 耀禹 |
| 用途 | 灌溉 |
| 型号 | 电动头启闭机 |
| 制造商 | 耀禹 |
| 是否进口 | 否 |
|
QDA-90电动装置启闭机 供应商耀禹
QLD电动头装置启闭机, 电动执行机构运行速度是根据位置量变化的,给定与当前位置量值较大时,电动执行机构以较快速度运行至给定值附近,然后以较慢速度到达给定点,这样 1. QDA-90电动装置启闭机产品展示 |
QDA电装系列螺杆启闭机为机电一体化全密封结构，适用于户外工作，采用蜗轮蜗杆传动。
内设行程限位和扭矩保护装置，行程限位装置由一组计数齿轮和硬触点限位开关构成，当闸门开或关到位时，计数齿轮带动行程限位杆，使硬触点限位开关工作，自动停止闸门开、关动作，当由于某种原因行程限位开关未动作引起扭矩增大时，扭矩保护开关动作，保护启闭装置不受意外损伤。电动装置上另设计指针式开度指示器、加热电阻。指针式开度指示器与计数齿轮相连，能够直观地反应出闸门所处的开度位置，加热电阻在启闭机工作时自动接通，用以去除电动装置内的潮气，确保内部干燥，保证各电器元件的工作可靠。启闭螺母与电动装置输出端采用牙嵌式连接器，牙嵌式连接器的卡爪留有间隙，使闸门开启时的瞬间产生捶击作用，达到捶击启动的目的，增大闸门启闭时的予起力。
QDA启闭机广泛用于各类给排水工程和水利、水电工程中，主要用来控制各类闸门、堰门、阀类的升降，从而实现闸门或阀门的开启和关闭。一般分为手动和电动控制两种，当闸门或阀门宽高比值较大时，需产用双吊点启闭机。
启闭机类：QL/QDA0.5T-100T单吊点、双吊点螺杆式启闭机，分为手推带锁式、封闭手摇式和手电两用螺杆式启闭机；QPQ、QPK、QHQ5T-200T固定式、移动式、门式、双向门机、单、双吊点卷扬式启闭机。QHSY液压启闭机。启闭机可根据客户要求配备高度、负荷显示仪、远程控制系统和遥控装置。
QDA/S手电两用启闭机具体型号有：
Ⅰ：单吊式QDA-20，QDA-45，QDA-60，QDA-90，QDA-120，QDA-180，QDA-250
Ⅱ：双吊式QDS-2×3，QDS-2×5，QDS-2×8，QDS-2×10，QDS-2×12，QDS-2×15，QDS-20，QDS-2×25，QDS-45，QDS-90，QDS-180，QDS-250
QDA启闭机工作环境和技术参数
1.电源：常规，三相380V 50Hz
2.环境温度：-20---+60°C
3.相对湿度：≤95%（25°C时）
4.防护等级：IP55（特殊订货IP65、IP67）
QDA启闭机试运行 1）电气设备运行准备：启闭机接电试验前，认真检查全部接线并须符合图样要求，整个线路的绝缘电阻须大于0.5MΩ方可通电试验。试验中电动机和电气元件温升不得超过各自允许值，并采用本机自身电气设备试验。试验中若有触头等元件有烧灼者应予更换。对采用PLC控制的电气控制设备应首先对程序软件进行模拟信号调试正常无误后再进行联机调试。 2）空载试验。空载试验是在启闭机不与闸门连接的情况下进行的空载运行试验。空载试验时，启闭机在其全行程往返3次，并检查、调整电气和机械部分： ①电动机运行应平稳，三相电流不平衡度≤±10％，并测出电流值。 ②电气设备无异常发热现象。 ③检查、调试上下极限开关，使其动作准确可靠。 ④启闭机高度及荷重指示准确反映行程和重量，到达上下极限位置后，主令开关发出信号自动切除电源，启闭机停止运转。 ⑤所有机械部件运转过程中，均不得有冲击和其他异常声音，钢丝绳在任何部位均不得与其他部件相互摩擦。 ⑥制动闸瓦松闸时全部打开，其间隙应符合规范要求，并测出松闸电流值。 3）无水状况下升降试验。启闭机及闸门安装完成后，将闸门在无水门槽范围全行程（视现场水位定）升降3次。并检查以下电气和机械部分： ①电动机运行应平稳，三相电流不平衡度≤±10％，并测出电流值。 ②电气设备无异常发热现象。 ③所有保护装置和信号准确可靠。 ④所有机械部件运转时无冲击或其他异常声音。
QDA-90电动装置启闭机订货说明：
|
|
|
|
QDA-90电动装置启闭机用途和特点：
防爆型阀门电动装置(以下简称电动装置)与YBDF系列隔爆型电动阀门用三相异步电动机组装后才具有完整的防爆结构，防爆性能符合GB3836.2《爆炸性环境用防爆电气设备，隔爆型电气设备“d”》的规定，防爆标志为dⅡBT4，适用于有Ⅱ类A、B级，T1、T2、T3、T4组可燃性气体与空气形成的爆炸性混合物的场所。 DZB型电动装置，可直接与闸阀、截止阀、节流阀和隔膜阀配套组装成电动阀门，也可以与二次减速器组装成DQB型电动装置，与球阀、碟阀配套组成电动阀门。它可以准确地按控制指令进行开启和关闭动作，对阀门实行远控、集控和自控。
◆主要技术参数：
1．电动装置的外壳防护等级IP55 -IP68 2．电动装置在下列条件下正常工作：海拔高度不超过1000m； 工作环境温度—20℃～+40℃； 工作环境相对湿度≤95％(25℃)； 工作环境不含有强腐蚀性的介质； 短时工作制，时间定额为10min； 额定电压为380V，频率为50HZ。 部分回转户外型特点及技术 、 3. 工作环境和主要技术参数 3.1 电源：常规，三相380V（50Hz） 特殊，三相660V、415V（50Hz 、60Hz）； 单相220V、110V（50Hz 、60Hz） 3.2 工作环境： 3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。 3.2.2 相对湿度：≤95%（25℃时）。 3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1） 3.2.4防护等级：IP55 （特殊订货IP65、IP67）。 3.3 工作制：短时10分钟 （特殊订货30分钟）。 3.4.1 型号规格和主要性能参数见表1 表1 型号规格公称转矩（N·m）公称推力（KN）*阀杆直径（mm）*转圈数（圈）手动速比输出转速（r/min）电机功率（KW）参考重量（Kg）Z5502028601:1120.1228Z101004028601:124/360.25/0.3745Z1515024/360.37/0.5550Z2020010040601:118/240.37/0.5555Z3030018/240.55/0.7558Z45450150481201:1(20:1)24/361.1/1.5110Z6060024/361.5/2.2120Z90900200601201:1(25:1)24/362.2/3139Z120120024/363/4142Z18018003257015022.5:118/244/5.5250Z250250018/245.5/7.5255Z35035007008015020:118/247.5/10330Z500500018/2410/15350 注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min） 注2：当产品提供四层计数器时，*转圈数为表1转圈数×10 3.4.2电机技术参数见表2 表2 功率KW0.120.250.370.550.751.11.52.2345.57.51015电流A0.571.031.382.22.6244.125.257.98.8712.0515.620.526.6 |

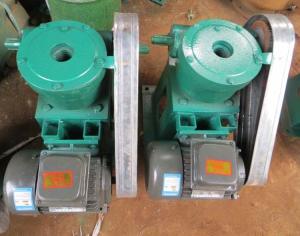

QDA-90电动装置启闭机产品展示
QDA-250螺杆启闭机安装使用保养 ：
螺杆启闭机：
1、 一定要保持基础布置平面水平180°；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、 将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。
3、 启闭机的基础建筑物安装必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4、 安装启闭机根据闸门起吊中心线，找正中心使中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
5、 启闭机电气设备的安装，符合图纸及说明书的规定，全部电气设备均可靠的接地。
6、 每台启闭机安装完毕，对启闭机进行清理，补修已损坏的保护油漆，灌注润滑脂。
启闭机调试 ：
1、启闭机在无荷载的情况下，保证三相电流不平衡不超过正负10%，并测出电流值。
2、上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。
3、启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。
4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。二作载荷试验，在额定载荷下，作两个行程，观察螺杆与闸门的运行情况，有无异常现象。确认无误后方可正式运行。
1、操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。
2、操作前，对启闭机进行全面检查，个部位润滑情况是否良好，螺栓有无松动。电动启闭时检查电源线路是否接通，开关是否良好。
3、电动运转时，操作人员不得离开现场，发现问题立即停机。
4、启闭机维修时，必须清除载荷。
5、在使用时，需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清除油垢，涂护新油，以防锈蚀。
