闸门分类；

①按闸门的工作性质：可分为工作闸门、检修闸门和事故闸门。

工作闸门：也称主要闸门，能在动水中启闭。

检修闸门：设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。

事故闸门：多设于深孔工作闸门前，用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门。

②按闸门关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。

③按门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。

④按制造门叶的材料分为钢闸门、铸铁闸门、不锈钢闸门、铸铁镶铜闸门、木闸门、钢筋混凝土闸门和组合材料闸门。

3-2:闸门结构、工作原理、用途、生产方式；

◎结构：铸铁闸门普通来说是由闸板、闸框、压板、止水销、吊鼻等组成。

◎构造形式：PGZ整体式和组合式两种。

◎工作原理：闸门在启闭机的作用（手动和电动）下，使闸板在闸框的止水面上上下下滑动，完成开放和关闭的过水孔口，闭紧止水销可使止水面有效贴合，以保证中水效果，完成良好的止水目的。每米长度的渗水量不超越0.03升/秒。

◎用途：本产品广泛应用于排灌、水电站、河道、灌区、水库等水利工程

◎生产方式：可根据用户的需要采用镶铜、不锈钢等方式止水。本厂生产的铸铁闸门启闭灵活，经久耐用，封闭性能佳，自动化程度较高，是水利工程理想的机械设备。

3-3: 常用闸门类型：

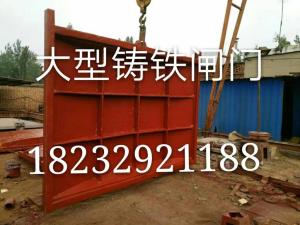

—铸铁闸门是以铸铁为原料制作的，具有耐腐蚀，止水密封好、安装简单、使用寿命长等优点，有单、双向止水，止水采用精加工后自身或镶铜、不锈钢等方式止水，结构形式有ZFZ方型铸铁闸门，ZPS双向止水铸铁、ZHZ弧形铸铁闸等。广泛应用于水利水电、市政建设、给水排水、水产养殖、农用水利建设等工程。

—钢闸门是一种新颖、美观、实用的闸型，它在运行时升起闸门可蓄水，放倒闸门可行洪，挡水时可以适当调节一定开启角度来调节水位，同时闸门门顶可溢流过水，形成人工瀑布的景观效果。钢闸门采用钢材，表面进行热喷锌防腐处理，坚固耐用。运转件采用特殊复合材料，在水下运行无需加润滑油。闸门通过液压设备启闭，速度快，一般在几分钟之内即可完成。特有的锁定装置，可以有效地控制闸门开启角度，水位可以任意调节。

—不锈钢闸门是给水排水、水利、污水处理工程中常用的拦水、止水设备，由门框、闸板、密封圈等部件组成。不锈钢闸门久用磨损后，其密封面可通过调整来保证正常工作。不锈钢闸门以 不锈钢板为基材，采用橡胶止水、防腐方式可为表面进行喷沙除锈及热喷锌，不锈钢闸门具有结构合理坚固、耐磨耐蚀性强、性能可靠；安装、调整、使用、维护方便等特点

平面定轮钢制闸门结构特点：

本设备主要由门框、闸板、密封圈及可调式锲型压块等不见组成。

东浩钢闸门久用磨损后，其密封面可通过锲型压块的调整来保证正常工作。

具有结构合理坚固、耐磨耐蚀性强、性能可靠。

安装、调整、使用、维护方便等特点。

平面钢闸门挡水面板形状为平面的一类钢闸门，直升式平面闸门。

平面钢闸门的组成和结构布置:常兴平面钢闸门是由活动的门叶结构、埋固构件和启闭机机械三部分组成。门叶结构是用来封闭和开启孔口的活动挡水结构。由门叶承重结构、行走支撑以及止水和吊具等组成。埋固构件包括（1）主滑道的轨道；（2）侧轮和反轮的轨道；（3）门楣，底坎；（4）门槽护角、护面和底滥。支承边梁是为于闸门两边支承在滑块或滚轮等行走支撑上的竖向梁。主要承受由主梁等水平梁传来的水压力产生的弯矩，以及纵向联结系和吊耳传来的门重和启闭力等竖向力产生的拉力或压力。

平面闸门行走支撑形式分滑动和滚动两类。

①滑动支撑：多用压合胶木或铸钢块制成，也有用铸铁、尼龙等材料的。一般工作闸门（包括快速闸门）采用压合胶木滑动支撑。其单位承压强度大，可达4吨/厘米,摩擦力小，结构紧凑。铸钢块支撑多用于受力较小的闸门或检修闸门。

②滚动支撑：分简支轮支撑、悬臂轮支撑和轮式台车支撑 3种。简支轮支撑能承受较大的闸门压力（每轮可承受100吨以上），滚动摩擦系数小,可减少启门力，因此应用较多。但其门槽尺寸相对较大，耗钢较多，制造安装要求较高。悬臂轮支撑适用于压力较小的闸门。轮式台车支撑要求门槽尺寸大，布置较困难。

闸门主要由三部分组成:

①主体活动部分，用以封闭或开放孔口，通称闸门，亦称门叶；

②埋固部分；

③起闭设备。
平面滑动钢制闸门以 钢板为基材，采用橡胶止水、防腐方式为表面进行喷沙除锈及热喷锌，具有结构合理坚固、耐磨耐蚀性强、性能可靠；安装、调整、使用、维护方便等特点。

平面滑动钢制闸门是给排水工程、水利、水电工程中常用的拦水、止水设备，由门框、闸板、密封圈及可调式锲型压块等部件组成。钢制闸门久用磨损后，其密封面可通过锲型压块的调整来保证正常工作。钢制闸门以 钢板为基材，采用橡胶止水、防腐方式为表面进行喷沙除锈及热喷锌，钢制闸门具有结构合理坚固、耐磨耐蚀性强、性能可靠；安装、调整、使用、维护方便等特点。 耐久性：轻钢结构全部采用冷弯薄壁钢构件体系组成，钢骨采用超级防腐高强冷轧镀锌板制造，有效避免钢板在施工和使用过程中的锈蚀的影响，增加了轻钢构件的使用寿命。结构寿命可达30年。
