铸铁镶铜闸门

PGZ铸铁镶铜闸门是以铸铁为原料制作的，具有耐腐蚀，止水密封好，安装简单，使用寿命厂等特点。闸门适用于渠道、水库、污水处理、泵站等地。具有封闭性好,耐用,止水效果好等特性。产品有:弧形铸铁闸门、高压铸铁闸门、拍门、潮门。我厂生产的PZ平板平面铸铁闸门,封闭式铸铁闸门,镶铜铸铁圆闸门,铸铁圆闸门,PZ机闸一体式铸铁闸门、手提式铸铁闸门等产品。可根据用户的需要采用镶铜、不锈钢等方式止水。

我厂生产的YPM铸铁圆拍闸门和FPM铸铁方拍闸门,规格0.2-2m,拍门适宜于管道,污水。处理,拍门具有自动开启,闭合的功能;止水,防回流性能好;铸铁圆拍门耐腐蚀,便于安装管理.(也可根据客户要求焊制不绣钢拍门)

铸铁闸门的安装方法:
1、在安装闸门前应按图示位置安装、闸板设于迎水面。

2、注意闸板压向门框允许压力0.1MPa。
3、闸板压离门框允许压力0.02MPa。4、密封工作部位渗漏量不太于1．24L／min.m。

 铸铁圆闸门喷砂用气操作压力小少于0.5MPa，配备6m3/Sr空气压缩机。采用流动式空气压缩机时，其排气量为6m3/s，额定压力为0.8MPa，功率为37kw。喷砂处理所用的压缩空气必须经过冷却装置及油水分离器处理，以保证压缩空气的干燥、无油。油水分离器必须定期清理。喷砂时喷嘴尺寸为6～8mm，在使用过程中，由于磨损，孔口直径增大了25%时宜更换喷嘴。经喷砂处理并检验合格的金属表面，在运输或防腐施工前应保持干净，避免沾染上水或油污杂质，并且不能直接用手接触金属表面，以防止局部返锈；已沾染上油污的金属表面必须用相应的有机溶剂进行处理，以喷枪中的压缩空气为原动力，在驱动装置推动下，锌丝通过喷嘴，在氧一乙炔焰的加热下，成为熔融体，借压缩空气使之雾化成微粒并喷射到工件上，形成热喷涂锌保护层。

主导产品:
（1）LQ型螺杆启闭机系列
手推螺杆启闭机：0.5-3T
侧摇螺杆启闭机：0.5-5T
手摇螺杆启闭机：3-20T
手电两用螺杆启闭机：2-50T（单吊点、双吊点）
（2）QPQ、QPK、QPG、QHQ型卷扬式启闭机系列，并有单吊点、双吊点和配有电驱动移动式，根据用户要求加手摇设置，产品吨位为：5-160T可与平板、弧形闸门配套使用。
（3）闸门系列：有钢结构闸门和铸铁闸门两种型号。钢结构闸门以优质钢板为基材、采用橡胶止水（可为闸门表面进行喷沙、喷防腐金属涂料）。产品可根据用户要求提供图纸生产。铸铁闸门：平面铸铁闸门、弧形铸铁闸门、高压铸铁闸门、双向止水铸铁闸门、各式拍门、潮门。可根据用户的需要采用镶铜、不锈钢等方式止水。
（4）各种规格橡胶止水带及伸缩缝橡胶带、拦污栅、清污机系列。
我厂产品启闭灵活、经久耐用、封闭性能好、自动化程度高，是水利工程理想的机械设备。我们愿与全国各地的水利水电建设、环保、农业开发、城市防洪等各部门密切的合作。为中国水利事业发展的需要，提供我们最真诚的服务！

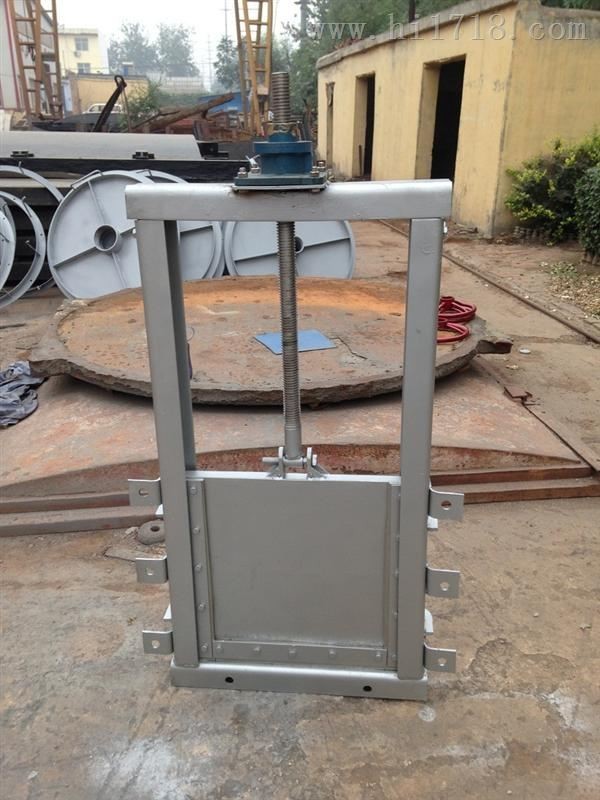

AXF型暗杠式铸铁镶铜方闸门

     用途：用于给排水、防汛，水利水电工程中用来截止，疏通水流的作用。尤其是风景区，道路工程，构筑物不适合安装使用明杆式铸铁镶铜闸门的场合。

    结构特点：
     1、设备由门框、门板、密封圈、传动螺母及可调式契块等不见组成，具有结构简单、耐用、安装方便、隐蔽性好等特点。
     2、闸门安装在墙壁上，门板一般设于迎水面（单向）；承受压力
0.1Mpa。门板正、反2面都承受水压（双向）；承受反向压力0.03Mpa。
     3、密封工作面正向渗透量≤1.25L/min.m。反向渗透量≤2.5L/min.m。

一、铸铁闸门的应用范围

适用于防汛、灌溉、水利水电、污水处理厂及自来水厂等给水排水工程的多种洞口或渠道的安装使用。

二、铸铁闸门产品介绍

1.设备由门框、门板、镶铜硬止水密封、吊耳及可调式楔块等部件组成。具有结构合理；安装、调试、使用、维护方便；性能可靠的特点。

2.闸门安装在墙壁上，门板一般设于迎水面（单向）；承受压力0.1MPa；门板正反面都承受水压（双向）；承受反向压力0.03mpa。

3.密封工作面正向渗漏量小于0.72L/m.min，反向渗漏量≤1.25L/m.min。

三、铸铁闸门的分类

1、按外形分为方闸门和圆闸门

2、按启闭机的形式分为手动和手电两用

3、按闸门受压分为单向和双向

4、按受压方向动作形式分为单向升杆式、单向暗杆式、双向升杆式、双向暗杆式

5、另外根据闸门的大小，闸门采用单吊点螺杆和双吊点螺杆起吊（双吊点闸门一般用于B＞2.5m，且B/A＞1.5的场合）

闸门是装于溢流坝、岸边溢洪道、泄水孔、水工隧洞和水闸等建筑物的空口上，是水工建筑物的重要组成部分。在水闸工程中，闸门是主体部分，常占挡水面积的大部。闸门又分为平板闸门和弧形闸门。

启闭机与铸铁闸门的安装与调试及使用保养

铸铁闸门
1、 安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝，是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，保证闸槽与闸板的间隙不大于0.08mm，如有间隙可以调节闭紧装置。上紧各连接螺栓。  2、 安装时闸门整体竖入预留槽，在两边立框的下面垫上调整垫（严禁垫下横梁），两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，调节好闸门的位置，支好模板进行二期浇注。
3、 浇注混凝土时，流进闸板、闸框、斜铁、挡板间的灰浆应彻底清除，以防止灰浆凝固后影响闸门启闭。
4、 清除加固物。闸门出厂前，为使闸板、闸框贴合紧凑，安装后减少间隙，2m以上的闸门在上下框上安装了4-6个紧闭装置压铁，注意在间隙调整后，闭紧压铁拆除，以便闸门启闭。  （二）使用保养
1、闸门在启闭时应注意闸板的上、下极限位置，不能超限，以免损坏闸门或启闭机。
2、闸门在启闭过程中如有异常情况应立即停止使用，及时检查修理。
3、闸门在关闭时距闸底10公分处，暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。  螺杆式启闭机
1、 一定要保持基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、 将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。  3、 启闭机的基础建筑物安装必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。  4、 安装启闭机根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。  5、 启闭机电气设备的安装，符合图纸及说明书的规定，全部电气设备均可靠的接地。
6、 每台启闭机安装完毕，对启闭机进行清理，补修已损坏的保护油漆，灌注润滑脂。
（二）启闭机调试
1、启闭机在无荷载的情况下，保证三相电流不平衡不超过正负10%，并测出电流值。
2、上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。  3、启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。
4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。二作载荷试验，在额定载荷下，作两个行程，观察螺杆与闸门的运行情况，有无异常现象。确认无误后方可正式运行。  1、操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。
2、操作前，对启闭机进行全面检查，个部位润滑情况是否良好，螺栓有无松动。电动启闭时检查电源线路是否接通，开关是否良好。
3、电动运转时，操作人员不得离开现场，发现问题立即停机。  4、启闭机维修时，必须清除载荷。
5、在使用时，需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清除油垢，涂护新油，以防锈蚀。
