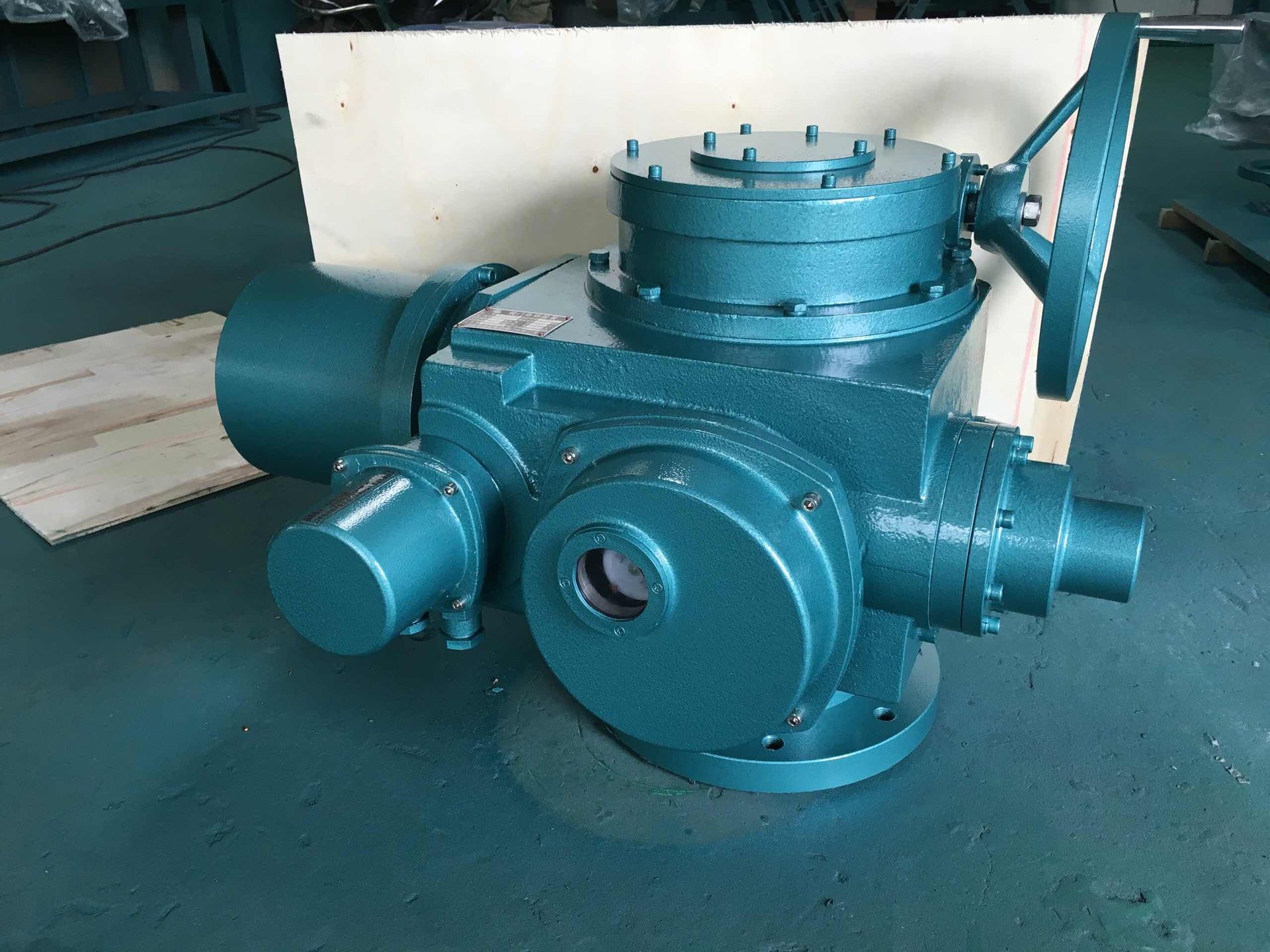

手摇启闭机产品介绍

Ql型螺杆式手电两用单、双吊点启闭机，分为：3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、40吨、50吨、60吨。此产品主要用于水利工程启闭闸门，是农水建设、水电站等进水、退水闸的配套机械，山区、平原、有无电地区均可使用。

手电两用启闭机具有结构紧凑,承载能力大,启闭灵活,运行平稳可靠,操作安全、安装维修方便等优点，经有关部门鉴定达到工程技术要求及机械设计要求。适应于：大、中、小型水库、河流水产养殖等水利工程，产品畅销全国24个省市，博得用户好评。

选用本产品时提前声明：

1、螺杆总长、螺纹长度、吊点中心距（双吊点式）

2、加长螺杆部份以及有无分段要求等。

3、特殊电气控制要求

4、是否需增设螺杆保护装置，若有，提供相关图纸或位置分部图。

5、其它特殊要求。

6、启闭机基础布置图仅供水工建筑设计时参考

QL型螺杆式手电两用启闭机，在结构设计与使用性能上具有以下 特点：

1、本机为手电两用，可根据用户需要，配备电动装置，并配备摇手把，供手动使用。

2、本机设计生产执行标准为水利部、能源部SD298—88《LQ型螺杆式启闭机技术条件》。各部零件执行国家标准。

3、本机采用蜗轮、蜗杆变速，螺母或螺杆旋转，使闸门作上下运动，达到启闭的作用。

4、可根据用户要求，设磁力锁装置，以防他人开启。

5、螺杆长度可按用户要求生产，双吊点吊点距按用户要求设计。

二、作用：
　　闸门是装于溢流坝、岸边溢洪道、泄水孔、水工隧洞和水闸等建筑物的空口上，用以调节流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要组成部分。在水闸工程中，闸门是主体部分，常占挡水面积的大部。闸门又分为平板闸门和弧形闸门（湖北启闭机/武汉闸门启闭机）。

三、分类：
我们将水利闸门进行如下分类：

1、如果按闸门的工作性质可分为工作闸门、检修闸门和事故闸门。工作闸门也称主要闸门，能在动水中启闭。检修闸门设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。事故闸门多设于深孔工作闸门前，用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门（四川闸门启闭机）。
2、如果按闸门关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。

3、当我们按闸门门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等（闸门湖北）

螺杆启闭机的载荷试验方法

1、启闭机操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。
2、操作前，对起闭机进行全面检查，个部位润滑情况是否良好，螺栓有无松动。
3、当启闭机运转时，操作人员不得离开现场，发现问题立即停机。
4、对机器进行维修时，必须清除载荷。
5、在使用时,需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清除油垢，涂护新油，以防锈蚀。

螺杆启闭机的用途:

一、LQ型号螺杆式手电两用单、双吊点启闭机,分为:3吨、5吨、8吨、10吨、12吨、15吨、20吨、30吨.为方便用户,可生产双吊启闭机,是一种水利工程机械,主要用于水利工程启闭机闸门六用,是农水建设、水电站等进水、退水闸的配套机械,山区、平原、有、无电地区均可使用.

二、特点LQ型系列螺杆式手电两用启闭机,在结构设计与使用性能上具有以下特点.
1、本机为手电两用,可根据用户需要,配备电动装置,并配备手摇把2个,供手动使用.
2、本机设计生产执行标准为水利部DL/T5019-94《LQ型螺杆式启闭机技术重要条件》.各部零件执行国家标准.
3、本机采用蜗轮、蜗杆变速,螺母旋转,合螺杆作上下运动,带动闸门启闭.
4、螺杆长度可按用户工程要求长度生产,双吊点距按用户要求设计而定.

螺杆启闭机的安装步骤
1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门连接。
3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4、在安装时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
5、 对于产品的电气设备的安装，一定符合图纸及说明书的规定，全部电气设备均可靠的接地。
6、 在产品安装完毕，要对机器进行清理，补修已损坏的保护油漆，灌注润滑脂。
螺杆启闭机调试方法及注意事项

当启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%，并测出电流值。
2、对于上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。
3、对于启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。

五、安装：

按制造闸门门叶的材料分为钢闸门、铸造闸门、木闸门、钢筋混凝土闸门和组合材料闸门。对于翻板闸门可借助水力自动启闭，称为水力自动闸门。当我们在选择闸门形式需要考虑其在水工建筑物中的位置、尺寸、设计水头、运用条件、制造能力和安装技术水平等因素，要求做到泄流时水流条件好、止水严密、启闭力小、操作简便灵活、检修维护方便等。平面闸门和弧形闸门是最常用的门型（贵阳闸门带启闭机）。
