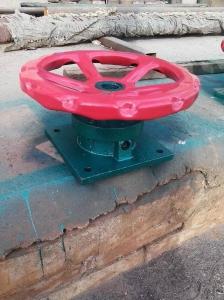

启门力50KN摇把式螺杆启闭机

供应商耀禹

 启门力50KN摇把式螺杆启闭机分类

本系列启闭机采用蜗轮、蜗杆变速,螺母旋转,使螺杆做上下运动,带动闸门启闭.
螺杆式启闭机按吊点数分为单吊点和双吊点;按驱动方式分为手动、电动和手电两用三种方式.
其规格型号有:手扳式、封闭代锁式、侧摇式、手摇式、全封闭式、直联式、手电两用式.本产品都务有无电地区均可使用.
 启门力50KN摇把式螺杆启闭机的安装调整及试车
机器的安装质量影响使用效果与寿命,请用户一定要注意.工程整体质量(如闸槽垂直度、闸门安装质量吊点位置等)对安装质量有直接影响，用户安装启闭机前仔细检查工程质量，确保无误后方可与启闭机联接试用。在正式运行前应注意如下事项：
一、清除表面污垢、灰尘、各润滑点加足润滑油脂；
二、安装时应保证机器与闸门同心度，误差不能超过5mm；
三、机器装上，先行空载运行两个全程检查有无异常；
四、试车时先提升100mm，检查各部件有无变形，闸门在门槽中的滑动情况，确认无误码后方可继续提升，每提升0。5m再检查一次。
启闭机调试



 启门力50KN摇把式螺杆启闭机详细说明

耀禹是一家专业设计.制造.批量生产水利机械启闭机.清污机.闸门.止水带.伸缩缝橡胶带的综合性企业，公司拥有精良的生产设备，具备雄厚的技术力量，完善的检测手段，健全的质量保证体系和合理的工作安排。产品具有合理结构，可靠的性能，齐全的产品种类，并且经水利质量检验部门检 测，并且各项技术指标均达到行业标准。我厂主导产品有；螺杆式启闭机分为：手动、电动、手电两用、全封闭式、直联式、斜拉式、单吊点及双吊点式，从0.3吨-100吨多种规格型号。 卷扬式启闭机分为；台车式、移动式、弧门式、[QPQ、QPK、QPT、QHQ]从5T--250T单吊点及双吊点等多种型号规格。清污设备系列分为；不锈钢细格栅栅条间隙1mm-20mm、拦污栅、齿式回转格栅除污机、栅式回转格栅除污机、GLGS高链式格链除污机、YZL型螺旋压榨机、XGS旋转式格 栅除污机、HZG回转式格栅除污机。铸铁复合闸门；适用于水头比较深的水域，如水电站、水库等。铸铁闸门从0.2米*0.2米--6.5米*6.5米六十余种规格。 不锈钢闸门；主要用于环保及污水处理。 清污设备系列分为；不 锈钢细格栅栅条间隙1mm-20mm、拦污栅、齿式回转格栅除污机、栅式回转格栅除污机、GLGS高链式格链除污机、YZL型螺旋压榨机、XGS旋转式格栅除污机、HZG回转式格栅除污机。铸铁复合闸门；适用于水头比较深的水域，如水电站、水库等。铸铁闸门从0.2米*0.2米--6.5米*6.5米六十 余种规格。 不锈钢闸门；主要用于环保及污水处理。克拉玛依螺杆式启闭机型号\新疆螺杆式启闭机一方面对于技工来说是实现全面发展的好机会，对于企业来说能够有效的节约人力资源，在人性化的前提下实现*化的发展

• 螺杆启闭机的安装步骤：
  1、在安装螺杆启闭机时一定要保持底座基础布置水平180o；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
  2、将手动螺杆启闭机置与安装位置，把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门链接。
  3、对于安装启闭机的基础必须稳固安全，机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行调试和试运转。
  4、在安装时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm，高程偏差不超过正负5mm，然后浇注二期混凝土或与埋钢板链接。
  5、对于产品的电气设备的安装，一定符合图纸及说明书的规定，全部电气设备均可靠的接地。
  6、在产品安装完毕，要对机器进行处理，补修已损坏的保护油漆，灌注润滑。

  螺杆启闭机调试方法及注意事项：
  1、当启闭机在无荷载的情况下，保证三相电流不平衡不超过正负10%，并测出电流值。
  2、对于上、下限位的调节：当闸门处于全闭的状态时，将上限为压紧上行程开关，并固定在螺杆启闭机的螺杆上；当闸门处于全开时，将下限位盘压紧下行程开关，并固定在螺杆上。
  3、对于启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。
  4、安装后，一定要做试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术
