单双吊点卷扬启闭机

供应商耀禹水利

结构：

卷扬式启闭机主要由电动机、联轴器、传动轴、交流制动器、减速机、调速器（QPQ无）、开式齿轮、卷筒、高度指示器（根据用户要求而定）、滑轮、钢丝绳、主令控制器、电器控制箱及机架组成。
卷扬式启闭机（又叫绞车）是由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。可以垂直提升、水平或倾斜拽引重物，现在主要用于升降铸铁闸门和钢制闸门。
分类：卷扬启闭机分为手动和电动，有单调点和双吊点两种，现在以电动卷扬启闭机为主。类型有QPQ普通式，QPK快速式，QPG高扬程式，QPT台车式，QH弧门式。

卷扬式启闭机有多种型号：

QPQ型普通卷扬启闭机、QPK型快速卷扬启闭机、QPG型高扬程卷扬启闭机、QPT型台车式卷扬启闭机。卷扬式启闭机分为：平门卷扬式启闭机；弧形门卷扬式启闭机；双吊点卷扬式启闭机；快速卷扬式启闭机；移动式台车启闭机；双吊点卷扬式启闭机分为：集中驱动和单独驱动两种；卷扬式启闭机手摇、电动两用式，手摇规格分为：5吨、8吨、12.5吨、16吨、25吨；电动式规格分为：40吨、63吨、80吨、100吨、125吨、160吨、200吨，根据用户水利工程设计要求，还可生产双吊点卷扬式启闭机，该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管 道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。铸铁闸门是以 铸铁为原料制作的一种止水闸门，它具有很强的耐腐蚀性能，止水密封好，安装简单，使用寿命长等特点。

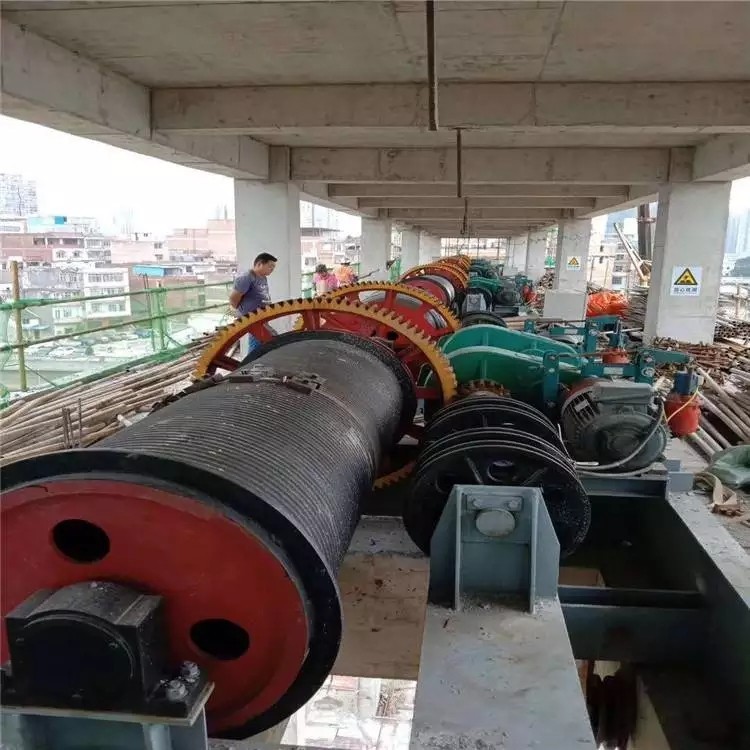

QPQ固定卷扬式启闭机安装方案：

(1)检查发运到现场的启闭机型号是否符合要求，各种配件如钢丝绳、中间轴等规格、型号、数量是否与发货清单相符，有无缺件和差错。

(2)检查启闭机在运输过程中是否受到损伤及破坏，如出现损伤与破坏及时采取补救措施，防止不合格品在工程中使用。

(3)测放安装控制线：①根据启闭机安装布置图，明确主、副机位置。   ②在闸室底板上逐孔放出门槽和孔口两中心线。    ③用径纬仪将底板上的门槽两中心线逐孔翻到工作桥上，作为启闭机安装的控制线。

(4)确定启闭机安装位置： ①根据工作桥上放出的启闭机安装控制线结合安装布置图和闸门吊点距,确定启闭机安装中心线。② 门槽中心线与吊点横向中心线之间的距离可从闸门主滚轮中心线与吊耳中心的位置求得。  ③检查启闭机预埋钢板预埋的位置是否正确，如误差过大，影响安装则应及时处理。  ④根据图二所示, 确定的安装位置用25T或40T汽车吊逐台将启闭机就位，注意主、副机编号是否一致。  ⑤调整主、副机位置，根据吊点中心线找正其纵、横中心线偏差不应超过±3mm。  ⑥用水准仪测量主、副机控制面高差其偏差不应超过±5mm、水平偏差不应大于0.5/1000。 ⑦高强度螺栓联接板与预埋板焊接，拧紧螺母。  ⑧安装中间轴。串联钢丝绳通过绳筒（绳筒上钢丝绳预留4圈）动、定滑轮组与钢闸门连接。

(5)试机：  连接启闭机电器柜，接通电源，调试刹车装置，进行试运行。

QPQ固定卷扬启闭机结构：
固定卷扬式启闭机一般由起升机构，机架及电气控制系统组成。起升机构主要由滑轮组、卷同组、驱动装置及安全装置等部件组成。其工作原理是：由电动机通过带动制动轮联轴器和减速器驱动开式齿轮副和卷筒转动，卷筒上钢丝绳又通过动滑轮和平衡滑轮实现闸门的启闭。
QPQ固定卷扬式启闭机布置形式：
固定卷扬式启闭机的机构布置形式根据其具体情况，可以有多种变化。国内已有QPQ型平面闸门卷扬式启闭机、QPK快速卷扬式启闭机、QPG高扬程卷扬式启闭机、QH弧形门卷扬式启闭机等系列产品。应根据孔口大小、宽高比、启闭力、闸门及启闭机布置形式等因素综合考虑确定。

我厂产品是一种水利工程专用设备，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、污水处理厂、
水利发电站、水库、河流（水闸、堤坝、渠道、涵洞、管道）等进水闸、退水闸的配套机械。所有产品启闭灵活，
经久耐用，自动化程度高，并可为您的工程提供成套设备，并可协助设计、安装。
  一、QL型螺杆式启闭机 该产品有手动平推式和侧摇式，有手电两用式，还分为单吊点和双吊点。其中小吨位启闭机带有机锁装置，3吨以上启闭机配有高度指示器和上下行程限位装置。
   二、QPQ、QPK（快速闭门）型卷扬式启闭机 该产品25吨以下为手电两用式，40吨以上为电动式且带有安全过载保护装置，均配有上下极限装置。另外我公司可根据用户具体要求生产各种吨位的高扬程卷扬机和移动式启闭机。
  三、铸铁平面滑动闸门 该闸门止水效果好，耐腐蚀，安装维护简便，适用于工程中的单向、双向止水。
  四、钢闸门 我公司按照国家标准，根据用户设计要求组织生产制造。我公司还可根据用户设计要求采取新工艺进行表面喷锌处理。
  五、智能仪器仪表类 该产品包括闸门开度测控仪、荷重测控仪、闸门开度荷重测控仪、开度双荷重测控仪、
水位测控仪、水位差测控仪，并可根据用户要求开发新功能的智能仪表。
  六、止水橡皮及伸缩缝橡胶带 该产品经橡胶研究所化验，所有项目均达到国标要求。
