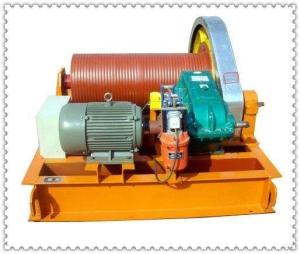

卷扬启闭机有多重特殊型号用于不同环境与设施，例如快速启闭型，闸门启闭速度较快，高扬程型启闭垂直距离很高。 卷扬式启闭机 用钢索或钢索滑轮组作吊具与闸门相连接，通过齿轮传动系统使卷扬筒绕、放钢索从而带动升降的机械也叫做钢丝绳固定式卷扬机。它构造较简单易于制造,维护检修方便,广泛应用于各种类型闸门的启闭。卷扬式启闭机分为单吊点和双吊点两种。双吊点卷扬式启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行，可做成一边驱动或两边驱动。卷扬式启闭机通常是一扇闸门用一台启闭设备，安装在高出闸门槽顶部的闸墩上。中国已生产并投入运行的卷扬式启闭机容量已达到：启门力6000kN、启闭行程30m,及启门力4000kN、启闭行程120m。 卷扬启闭机大型企业，大型水库，水力发电部门选用较多，工业范围较广，稳定性强节能省力吨位较大。

卷扬机使用时的注意事项

1、卷筒上的钢丝绳应排列整齐，如发现重叠和斜绕时，应停机重新排列，严禁在转动中用手、脚拉踩钢丝绳。此外，钢丝绳不许完全放出，最少应保留三圈。 2、钢丝绳不许打结、扭绕，在一个节距内断线超过10%时，应予更换。 3、作业中，任何人不得跨越钢丝绳；物体提升后，操作人员不得离开卷扬机；休息时，物件或吊笼应降至地面。 4、作业中，司机、信号员要同吊起物保持良好的可见度，司机与信号员应密切配合，服从信号统一指挥。 5、严禁超载使用，即超过 承载吨数。 6、使用过程中一定要注意不要出现打结、压扁、电弧打伤、化学介质的侵蚀现象。 7、不得直接吊装高温物体，对于有棱角的物体要加护板。 8、使用过程中应经常检查所使用的钢丝绳，达到报废标准应立即报废。

平门启闭机选用指南

    本系列启闭机可分为单吊点和双吊点两种，启门力QPQ、QPG、QPT型为50kN-2500kN;QPT型为50kN-1250kN,供用户选用。

    1、本系列产品型号说明。

    2、QPQ QPK QPG QPT系列产品的启门力或持住力是按照GB/783-65起重机械起重量系列规定优先系列选定。

    3、QPQ QPK QPT QPG系列启闭机不能做也合斜吊运行。

    4、QPG QPK QPT QPG系列启闭机的钢丝绳采用6W(19)型，公称抗拉强度1550～1700N/mm2。钢丝绳随机供应，常规每单机供40m。

    5、启闭机设有上下行程限位开关作极限保护运行。

    6、启闭机的吊点中心距应按参数中规定的范围内选择正确数值。

7、启闭机械强度按轻型工作级别计算，电动机按智期运行；若工作级别需提高，用户应提出，然后更换启闭机制造图样种类，制造并供货。

8、闸门吊耳的外形及动滑轮销轴的连接方式应根据启闭机动滑轮与闸门连接的销轴尺寸来决定。

    9、QPK系列启闭机有快速、慢速两种下降速度，慢速是正常通电情况下的速度；快速是电机不通电靠闸门自重(或水柱压力)等荷重作用下带动机快速下降，其快速值受调速器控制，不得超过5m/min，快速闭门时间一般为2min。

    10、启闭机启门高度；用户应提供参数值或给出闸门销轴中心至启闭机底座距离，有拉杆时则销轴中心应为位置一节的上轴孔中心。

 11、启闭机基础布置图及作用在基础上的负荷仅供水工建筑设计时参考。

卷扬式启闭机有多种型号：

QPQ型普通卷扬启闭机、QPK型快速卷扬启闭机、QPG型高扬程卷扬启闭机、QPT型台车式卷扬启闭机。 卷扬式启闭机分为：平门卷扬式启闭机；弧形门卷扬式启闭机；双吊点卷扬式启闭机；快速卷扬式启闭机；移动式台车启闭机； 双吊点卷扬式启闭机分为：集中驱动和单独驱动两种；卷扬式启闭机手摇、电动两用式规格分为：5吨、8吨、12.5吨、16吨、25吨；电动式规格分为：40吨、63吨、80吨、100吨、125吨、160吨、200吨，根据用户水利工程设计要求，还可生产双吊点卷扬式启闭机，该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管 道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。

QPQ型、QPK型、QPT型、QPG型卷扬式启闭机选用指南：
本系列启闭机可分为单吊点和双吊点两种，启门力QPQ型、QPG型、QPT型为50KN--2500KN；QPK型为50KN--1250KN，供用户选用。
QPQ型、QPK型、QPT型、QPG型系列产品的启门力或持住力是按照GB/783-65起重机械起重量系列规定优先系列选定。
QPQ型、QPK型、QPT型、QPG型系列启闭机不能做斜吊运行。
QPQ型、QPK型、QPT型、QPG型系列启闭机的钢丝绳采用6W（19）型，公称抗拉强度1550--1700N/mm2.钢丝绳随机供应，常规每单机供应40m。
启闭机设有上下行程限位开关作极限保护运行。
启闭机的吊点中心距应按参数中规定的范围内选择正确数值。
启闭机机械强度按轻型工作级别计算，电动机按智期运行；若工作级别需提高，用户应提出，然后更换启闭机制造图样种类，制造并供货。
闸门吊耳的外形及动滑轮销轴的连接方式应根据启闭机动滑轮与闸门连接的销轴尺寸来决定。
QPK型系列启闭机有快速、慢速两种下降速度，慢速是正常通电情况下的速度；快速是电机不通电靠闸门自重（或水柱压力）等荷重作用下带动机快速下降，其快速值受调速器控制，不得超过5m/min，快速闭门时间一般为2min。
启闭机启门高度：用户应提供参数值或给出闸门销轴中心致启闭机底座距离，有拉杆时则销轴中心应为*位置一节的上轴孔中心。
启闭机基础布置图及作用在基础上的负荷仅供水工建筑设计时参考。
