卷扬式启闭机

供应商耀禹水利

卷扬式启闭机分类
卷扬式启闭机分为固定式和移动式，型号有QPQ型平板闸门卷扬式启闭机、QPK快速卷扬式启闭机、QPG高扬程卷扬式启闭机、QH弧形门卷扬式启闭机、移动式台车，平门机拉弧形闸门卷扬启闭机。
适用范围：

QPQ型、QPK型卷扬式启闭机、手摇、电动两用式规格分为：5吨、8吨、12.5吨、16吨、25吨；电动式规格分为：40吨、63吨、80吨、100吨、125吨、160吨、200吨，根据用户水利工程设计要求，还可生产双吊点启闭机，该机是一种水利工程专用机械，广泛应用于各种水利工程控水平面闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库、河流（水闸、堤坝、渠道、涵洞、管道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。

卷扬式启闭机有多种型号：QPQ型普通卷扬启闭机、QPK型快速卷扬启闭机、QPG型高扬程卷扬启闭机、QPT型台车式卷扬启闭机。卷扬式启闭机分为：平门卷扬式启闭机；弧形门卷扬式启闭机；双吊点卷扬式启闭机；快速卷扬式启闭机；移动式台车启闭机；双吊点卷扬式启闭机分为：集中驱动和单独驱动两种；卷扬式启闭机手摇、电动两用式规格分为：5吨、8吨、12.5吨、16吨、25吨；电动式规格分为：40吨、63吨、80吨、100吨、125吨、160吨、200吨，根据用户水利工程设计要求，还可生产双吊点卷扬式启闭机，该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管 道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。

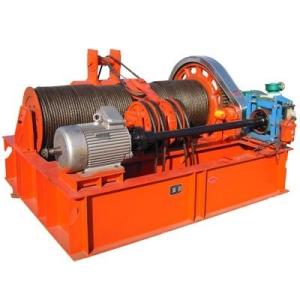

2*50KN卷扬式启闭机 现货供应。卷扬式启闭机是耀禹水利机械厂主导产品之一，适用于各种水利工程闸门的启闭作用，平原山区有无电源均可使用，该产品主要由电动机、联轴器、传动轴、减速器、交流制动器、开式齿轮、卷筒部分、滑轮系列部分、电器控制箱、负荷控制器、手摇器及机架组成。结构紧凑，承载能力大，运行平稳可靠，安装维修方便，设计合理。该产品随着吊距的增大，可设置三体型式或传动轴支座。该产品工作原理：该机采用YZ系列电动机，当启闭机工作时，电动机须逆运转力，通过联轴器的传递，使钢丝绳在螺旋槽内收进或放出，使闸门得以升降，达到启闭的效果，交流制动器，可使闸门停留在任何所需的位置，漏电自动器，当电路出现漏电故障时，可自动漏电，从而对启闭机得到保护，故障排除后即正常运转。

卷扬启闭机上的滑轮
铸铁滑轮材质应不低于GB/T9439中的HT200，铸钢滑轮材质应不低于GB/T11352中的ZG230-450,绳槽两侧加工后的壁厚不得小于设计名义尺寸，绳槽表面粗糙度不低于Ra12.5mm。当滑轮直径大于600mm时，宜采用钢板轧制成型的焊接结构。铸造滑轮的轴孔内不应焊补。加工后的轴孔表面允许面积不超过25mm2。深度不超过1mm的缺陷，缺陷数量不超过3个，且任何相邻两缺陷的间距不小于50mm，缺陷边缘应磨钝。绳槽表面或端面的单个缺陷面积在清除到露出良好金属后不大于100mm2，深度不超过该处名义上壁厚的10%，同一个加工面上不多于2处，可焊补。焊补后不应进行热处理，但应磨光。2*50KN卷扬式启闭机 现货供应。
滑轮若缺陷超过以上规定，应报废。滑轮上有裂纹时，不应焊补，应报废。装配好的滑轮应能用手灵活转动。
卷扬式启闭机的卷筒
如果启闭机上的铸铁卷筒材质应不低于GB/T9439中的HT200,铸钢卷筒材质应不低于GB/T11352K R zg230-450,卷制焊接卷筒材质应不低于GB/T699中的Q235B，加工后的各处壁厚不应小于名义厚度。卷筒绳槽底径公差应不大于GB1801中的h10,对于双吊点中高扬程启闭机，其卷筒绳槽底径公差应不大于h9。
铸铁卷筒和焊接卷筒应经过时效处理，铸钢卷筒应退火处理。铸造卷筒加工面上的局部砂眼、气孔其直径小于8mm,深度小于4mm，在每200mm长度内不多于1处，在卷筒全部加工面上的总数不多于5处，允许不焊补。铸造卷筒缺陷在清除到露出良好金属后，单个缺陷面积小于300mm2,深度不超过该处名言壁厚的20%，同一断面和长度200mm的范围内不多于2处，总数量不多于5处，允许焊补。焊补后不需进行热处理，但需磨光。卷筒缺陷清除到露出良好金属后，单个缺陷面积大于300mm2或缺陷深度超过该处名言壁厚的20%，缺陷总数量多于5处或同一断面长度200mm的范围内多于2处，应报废。卷筒上有裂纹时，应报废。2*50KN卷扬式启闭机 现货供应。

卷样式启闭机介绍：
卷扬启闭机（又叫绞车）是由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。可以垂直提升、水平或倾斜拽引重物。卷扬机分为手动卷扬机和电动卷扬机两种。现在以电动卷扬机为主。电动卷扬机由电动机、联轴节、制动器、齿轮箱和卷筒组成，共同安装在机架上。对于起升高度和装卸量大工作频繁的情况，调速性能好，能令空钩快速下降。对安装就位或敏感的物料，能用较小速度。
卷样式启闭机用途
应用于水利水电、火力水电厂、核电站、市政、环保等泵站。进口闸门、格闸和滤网的开启和关闭2.应用于工农业水渠进出口闸门截流的开启和关闭3.应用于石油、化工、冶金、印染、造纸工厂等领域给排水闸门的开启和关闭。
卷样式启闭机特点：
1.具有超负载荷停机保护、事故报警显示、上下行程限位控制等功能
2.具有电、手动切换机构自动切断电源、现场与遥控、与微机联控功能
3防护等级；1p44—67;380V、50hz、220V、50hz.
4.该型启闭机为精密引进型、造价较高。结构原理本启闭机由电动装置、机座、线杆、护罩、电器控制箱等部分组成。
电动机或手动摇柄带动传动装置（齿轮、蜗轮、蜗杆或减速箱）运转做垂直升降运动。从而开启或关闭闸门、栏污栅和滤网。
