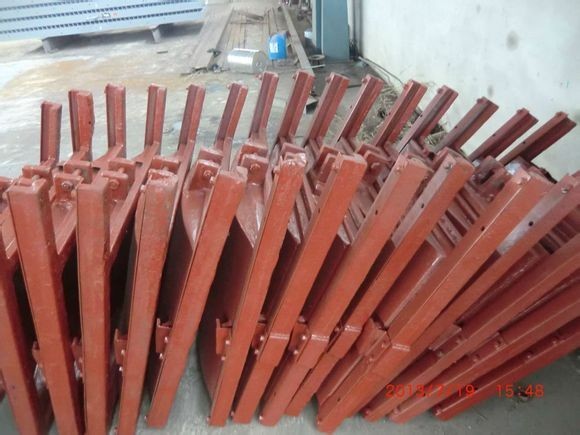

产品中文名：铸铁方闸门

厂家：冀州区耀禹水利机械厂

铸铁闸门 用于关闭和开放泄（放）水通道的控制设施。水工建筑物的重要组成部分，可用以拦截水流，控制水位、调节流量、排放泥沙和飘浮物等。闸门一般由活动部分（也称门叶）、埋固部分和启闭机械3部分组成。门叶包括：承重结构、行走支承、支臂、支铰、止水装置、吊耳等。埋固部分包括：轨道、铰座、止水座、护角等。常用的启闭机械有：卷扬式、油压式、螺杆式和移动式机械。

闸门分类方法较多，主要有：
①按闸门的工作性质可分为工作闸门、检修闸门和事故闸门。工作闸门也称主要闸门，能在动水中启闭。检修闸门设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。事故闸门多设于深孔工作闸门前，用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门。

②按闸门关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。
③按门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。④按制造门叶的材料分为钢闸门、铸铁镶铜闸门、木闸门、钢筋混凝土闸门和组合材料闸门。另外，有些闸门如翻板闸门可借助水力自动启闭，称为水力自动闸门。选择闸门形式需要考虑其在水工建筑物中的位置、尺寸、设计水头、运用条件、制造能力和安装技术水平等因素，要求做到泄流时水流条件好、止水严密、启闭力小、操作简便灵活、检修维护方便等。平面闸门和弧形闸门是最常用的门型。在工作闸门中，大型露顶式闸门和高水头潜孔式闸门多用弧形闸门，船闸上多用人字闸门和横拉闸门，检修闸门和事故闸门一般都用平面闸门。制造门叶的材料近代多用钢材，而钢筋混凝土多用做需要借自重关闭施工导流底孔的封堵闸门。此外，在压力管道中使用的将门叶、外壳和启闭机械组成一体的控制设施，通称阀门。
河渠用手动铸铁闸门、手电两用铸铁闸门、机闸一体手动铸铁闸门
闸门是装于溢流坝、岸边溢洪道、泄水孔、水工隧洞和水闸等建筑物的空口上，用以调节流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要组成部分。在水闸工程中，闸门是主体部分，常占挡水面积的大部。闸门又分为平板闸门和弧形门.结构组成:
闸门主要由三部分组成:
①主体活动部分，用以封闭或开放孔口，通称闸门，亦称门叶；
②埋固部分；
③起闭设备。
闸门是坚固的栅栏，位在城门的信道上，必要时可以落下以堵住门口。城堡的城门是一个有内部空间的门房，乃防卫城堡的坚固据点。人们可以透过一条隧道从城门的信道到达门房。在隧道的中间或两端，会有一层或多层的闸门。滚动的机械作用可在门房的上方吊起或落下闸门做扎实的防护。闸门本身通常为沉重的木制或铁制栏栅，防卫者和攻城者则在闸门的两边射击或刺戳。

水闸简介

修建在河道和渠道上利用闸门控制流量和调节水位的低水头水工建筑物。关闭闸门可以拦洪、挡潮或抬高上游水位，以满足灌溉、发电、航运、水产、环保、工业和生活用水等需要；开启闸门，可以宣泄洪水、涝水、弃水或废水，也可对下游河道或渠道供水。在水利工程中，水闸作为挡水、泄水或取水的建筑物，应用广泛。关闭闸门，可以拦洪、挡潮、蓄水抬高上游水位，以满足上游取水或通航的需要。开启闸门，可以泄洪、排涝、冲沙、取水或根据下游用水的需要调节流量。水闸在水利工程中的应用十分广泛，多建于河道、 渠系、水库、湖泊及滨海地区。

水闸沿革

中国修建水闸的历史悠久。公元前598～前591年,楚令尹孙叔敖在今安徽省寿县建芍陂灌区时,即设五个闸门引水。以后随建闸技术的提高和建筑材料新品种的出现，水闸建设也日益增多。1949年后大规模现代化水闸的建设,在中国普遍兴起,并积累了丰富的经验。如长江葛洲坝枢纽的二江泄水闸，泄量为84000km3/s，位居中国首位，运行情况良好。国际上修建水闸的技术也在不断发展和创新，如荷兰兴建的东斯海尔德挡潮闸，闸高53m，闸身净长3km，被誉为海上长城（见彩图）。当前水闸的建设，正向形式多样化、 结构轻型化、 施工装配化、操作自动化和远动化方向发展。

水闸类型

水闸，按其所承担的主要任务，可分为：节制闸、进水闸、冲沙闸、分洪闸、挡潮闸、排水闸等。按闸室的结构形式，可分为：开敞式、胸墙式和涵洞式（图1）。开敞式水闸当闸门全开时过闸水流通畅，适用于有泄洪、排冰、过木或排漂浮物等任务要求的水闸，节制闸、分洪闸常用这种形式。胸墙式水闸和涵洞式水闸，适用于闸上水位变幅较大或挡水位高于闸孔设计水位，即闸的孔径按低水位通过设计流量进行设计的情况。胸墙式的闸室结构与开敞式基本相同，为了减少闸门和工作桥的高度或为控制下泄单宽流量而设胸墙代替部分闸门挡水，挡潮闸、进水闸、泄水闸常用这种形式。如中国葛洲坝泄水闸采用12m×12m活动平板门胸墙，其下为12m×12m弧形工作门，以适应必要时宣泄大流量的需要。涵洞式水闸多用于穿堤引(排)水，闸室结构为封闭的涵洞，在进口或出口设闸门，洞顶填土与闸两侧堤顶平接即可作为路基而不需另设交通桥，排水闸多用这种形式。

水闸组成

水闸由闸室、上游连接段和下游连接段组成（图2）。闸室是水闸的主体,设有底板、 闸门、 启闭机、闸墩、胸墙、工作桥、交通桥等。闸门用来挡水和控制过闸流量，闸墩用以分隔闸孔和支承闸门、胸墙、工作桥、交通桥等。底板是闸室的基础，将闸室上部结构的重量及荷载向地基传递，兼有防渗和防冲的作用。闸室分别与上下游连接段和两岸或其他建筑物连接。上游连接段包括：在两岸设置的翼墙和护坡，在河床设置的防冲槽、护底及铺盖，用以引导水流平顺地进入闸室，保护两岸及河床免遭水流冲刷，并与闸室共同组成足够长度的渗径，确保渗透水流沿两岸和闸基的抗渗稳定性。下游连接段，由消力池、护坦、 海漫、 防冲槽、两岸翼墙、护坡等组成，用以引导出闸水流向下游均匀扩散，减缓流速，消除过闸水流剩余动能，防止水流对河床及两岸的冲刷。
