回转式雨水格栅包括机架、驱动变速系统、传动导轮、支承轮以及绕其转动的封闭式回转牵引链，齿耙和栅条。在电机减速机的驱动下，回转牵引链由下往上作回转运动，当牵引链上的耙齿轴运转到栅条的迎水面时，耙齿即插入栅条缝隙中由下往上作清捞动作，将栅条上所截留的杂物刮落耙中。由于齿耙设计成双齿齿耙双齿间成一夹角，这样当一齿插入栅条缝隙中清捞时，另一齿则与其形成包围之势将固体杂物包围住，不让其脱漏，清除效率高且彻底。当齿耙运转到机器上部时，杂物靠自重自行脱落容器中或输送机上，把杂物送走。

　　同时在设计时考虑到：

　　1、杂物可能进入牵引链中，将牵引链卡死，故设计了封闭式牵引链。

　　2、水下轴组件采用不锈钢材料，配以尼龙轴承，免去了水下部件的日常维修。

　　1、回转式雨水格栅的栅条放置于耙齿牵引链的中间位置(其它机械格栅置于牵引链之下)，改变了耙齿在清捞过程中的运动方向(与其它格栅相反)，避免硬物带入底部将齿耙及牵引链卡死。

　　2、本设备采用回转式牵引链，其主要有链板、链销和滚子组成。运行时由机架上的导轨作导向，滚子在导轨上作滚动运动，免去了钢丝绳牵引式格栅除污机乱绳的烦恼。

　　3、本设备可以根据用户需要任意调节设备运行间隔时间，实现周期性运转，可以根据栅前栅后液位差自动控制，并且有手动控制功能，方便检修。本设备还具有报警装置，在机器发生故障时，会产生声光报警。用户可根据不同的工作需要任意选用。

　　4、为避免冲击负荷对设备的破坏，在减速器输出轴轴端的链*上设计安装了过载安全保护装置。

　　总之回转式雨水格栅具有自动化程度高、清捞效果好、动力消耗少、无噪音、耐腐蚀性好等优点，在无人看管的情况下，可保证连续稳定工作，日常维护工作很少。可广泛应用于城市污水处理、自来水厂取水口、雨水泵站、发电厂冷却水取水口等大量的水处理场所。

抓斗式清污机工作原理：

除污时，通过行程开关控制，使机架移动到需清污的格栅位置，当上下机架对位准确后，耙斗才可顺利下放除污。对于宽幅格栅，除污机除污完毕移动一个齿耙有效宽度，继续除污，直至格栅栅面污物清除完毕，栅前后水位差达到正常值为止。对于多沟渠分布格栅，除污机除污完一个沟渠的格栅后，移动至另一个沟渠，继续除污，直至所有沟渠格栅栅面污物清除完毕，栅前后水位差达到正常值时为止。

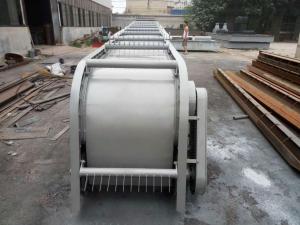

一、产品简介

SHG系列回转式格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理。自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国超先进的固液筛分设备之一。

二、工作原理

SHG系列回转式格栅除污机是由一种独特的耙齿装配成一组回转格栅链。在电机减速器的驱动下，耙齿链进行逆水流方向回转运动，将漂浮在水面上的浮渣打捞，耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。

按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。整个工作过程是连续的，也可以是间歇的。

该设备的超大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无 人看管的情况下可保证连续稳定工作，及其本身设置了机械过载安全保护装置，在设备发生故障时，剪切销剪断，可以避免设备超负荷工作，损坏设备部件。

本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转;可以根据格栅前后液位差自动控制设备的启停;并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。

由于该设备结构设计合理，在设备工作时， 自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。

五、技术参数及选型

本设备为根据用户需要的过水量及土建渠宽、渠深、需要耙齿间隙等需求定制。

设备规格按机宽尺寸分GF300-3600型。机宽超过1800mm，则做成并联机，中间部分共用墙板。耙齿栅隙分为1mm、3mm、5mm、10mm、15mm、20mm、30mm、40mm、50mm等需要规格，选型由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择，同时选配不同的材质。

设备沟深由用户定制，可根据用户需要及使用实际情况定定制深度。一般不小于0.8m，不大于15m。

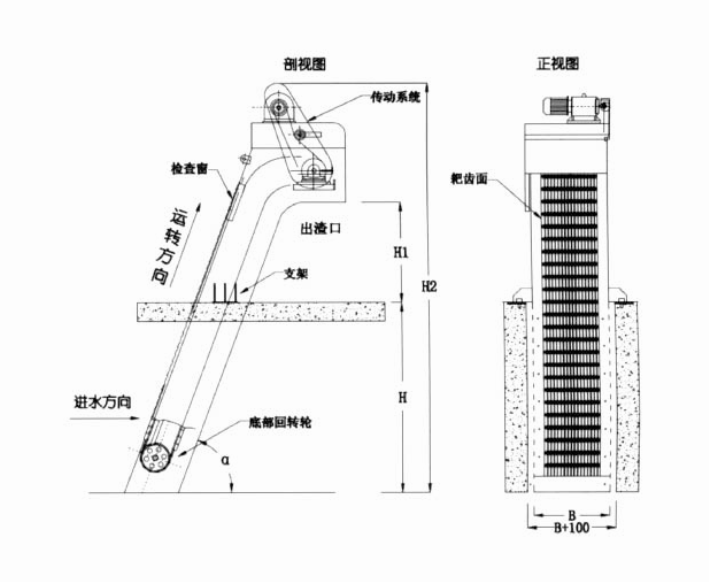

六、外形尺寸
