QPQ固定卷扬式启闭机工作原理

　　卷扬式启闭机，由卷扬装置、传动机构、保护装置、机架等 部件组成。通过一台电动机驱动，采用减速器和开放式齿轮减速，驱动卷筒旋转，通过钢丝绳在卷筒上的缠绕收放，带动水利闸门上升或下降。

QPQ固定卷扬式启闭机产品特点

　1、机型结构紧凑，承载能力大，运行平稳可靠，安装维修简便。

    2、该机型出厂配有上、下限位装置或机械式高度指示装置，机械式荷载控制装置和内置式手摇机构（400KN以下），另外可按用户要求配置电子荷重指示和开度指示，实现现场和远程控制。

QPQ固定卷扬式启闭机产品分类

　1、从启吊方式分为：单吊点和双吊点，双吊点配有中间联接轴。

　2、从驱动方式分：630KN以下为集中驱动，630KN以上为双驱动。从用途分为：QPQ型、QPK型、QPG型、QHQ型。

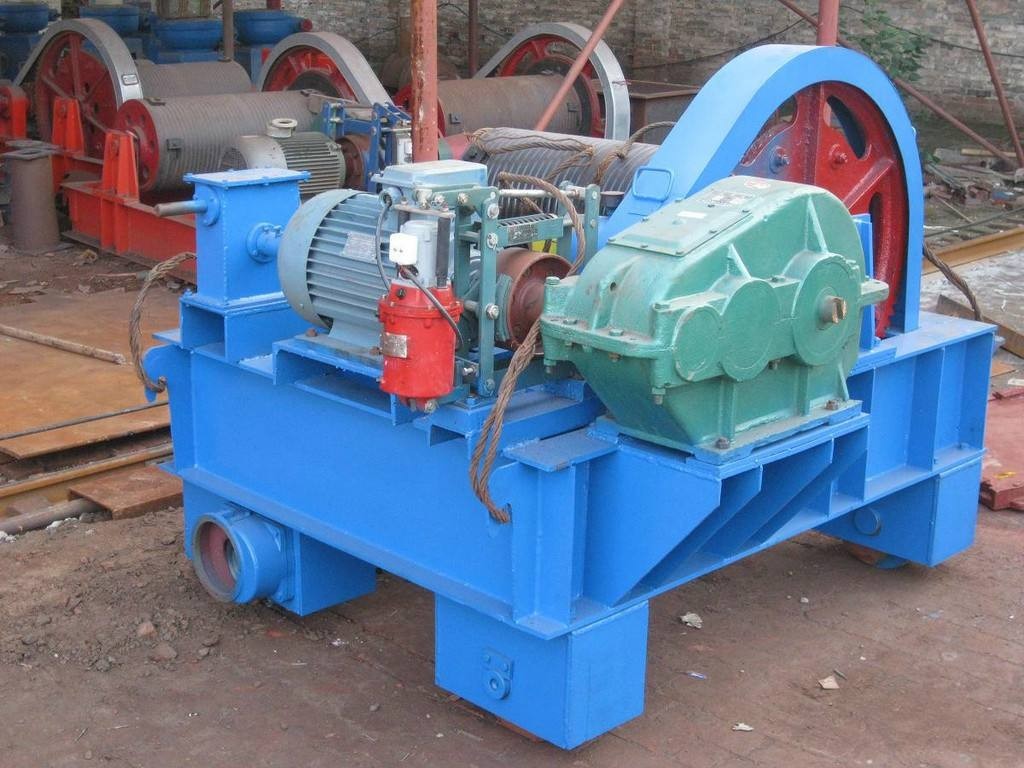

QPQ固定卷扬式启闭机产品展示

2、卷扬式启闭机安装施工工艺流程

3、设置测量点作为安装基准点，并加以保护，留到验收合格为止。自行设计制作简易安装检测架，通过自制线架挂垂球来找正启闭机机座的左、右位置及上、下游位置，借助千斤顶，手动葫芦、拉紧器来调整；机座的安装高程及水平借助于水准仪、水平尺来检测控制。其纵、横向中心线偏差不应超过±3mm，高程偏差不应超过±5mm，水平偏差不大于0.5/1000。

4、 机座安装检测合格，穿地脚螺杆，并使其与一期混凝土中的埋筋搭接，加固焊接，方可浇筑二期混凝土。在混凝土强度尚未达到设计强度时，不可拆除和改变安装启闭机用的临时支撑。

5、启闭机电气设备安装完毕，二期混凝土强度达到要求，可作调试试验，但试验前应根据制造厂技术说明书的要求，灌注润滑脂。

6、固定卷扬式启闭机的试运转：

试运转前15天通知制造厂、设计、监理工程师，试运转时，各方均有代表在场，方能作试验。

　6.1空载运行，启闭机不与闸门连接的情况下进行。首先应对电气、机械部分进行检查和必要的试验，确认一切正常后，再作启闭机升降机构的空载运行，在试验过程中，检查电气、机械各部分运行情况。

　6.2带负荷试验，即启闭机与拉杆、大田水工闸门进行连接，在闸门不受水压力的情况下，对升降机构分别在行程内升降往返三次。在试验过程中，对电气和机械部分进行检查。

　QPQ固定卷扬式启闭机使用说明

　a、电动机运行平缓，三相电流平衡。

　　b、电气设备无异常发热、烧损、冒火等现象。

　　c、机械部分运转时，均不应有冲击和其它异常。

　　d、运行时，制动闸瓦应全部离开制动轮,制动时应平稳、无冲击。

　　e 、所有轴承和齿轮应有良好的润滑,轴承温度不超过65℃。

　　f、闸门上两个吊点的高程位置应一致，闸门在升降过程中无卡阻现象。

　　g、高度显示装置，行程限位装置动作正常。

使用范围QH型卷扬式启闭机，手摇、电动两种式规格分为：5T、8T、12.5T、16T、25T；电动式规格分为：40T、63T、80T、100T、125T、160T、200T，根据用户水利工程设计要求，还可生产双吊点启闭机，该机是一种水利工程专用机械，广泛用于各种水利工程控水平面闸门的启闭，是农田灌溉、水产养殖、农业经济开发区，污水处理厂、水利发电站、水库、河流（水闸、堤坝、渠道、涵洞、管道）等进水，退水闸的配套机械，山区、平原有、无电地区均可使用。3、技术特性 QH型卷扬式启闭机、具有象形美观，结构紧凑、安装方便、操作安全、启闭灵活、运行平稳、质量可靠、承载能力大、工作效率高、使用寿命长、维修费用低等优点。
