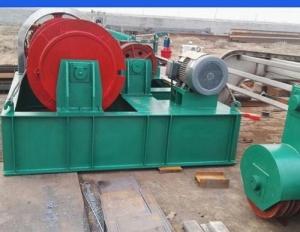

QPQ固定式250KN卷扬式启闭机

供应商耀禹水利

卷扬式启闭机分类
卷扬式启闭机分为固定式和移动式，型号有QPQ型平板闸门卷扬式启闭机、QPK快速卷扬式启闭机、QPG高扬程卷扬式启闭机、QH弧形门卷扬式启闭机、移动式台车，平门机拉弧形闸门卷扬启闭机。

QPQ型，QPK型卷扬式启闭机，手摇、电动两用式规格分为：50KN、80KN、12.50KN、160KN、250KN；电动式规格分为：400KN、630KN、800KN、1000KN、1250KN、1600KN、2000KN。。根据用户需要可加设手摇装置。以上产品启闭吨位为6-125T，可与平板、弧形闸门配套使用。

我厂主要产品有：

一、铸铁闸门、高压铸铁闸门、双向止水闸门、型钢闸门、镶铜铸铁方闸门、镶铜铸铁圆闸门、堰门、拍门等。

二、螺杆式启闭机3T-100T;手推带锁式、全封闭式0.3T;螺杆侧摇式0.5T-5T；螺杆手摇式、手电两用式3-100T(

单、双吊点式）。

三、QPQ、QPK型固定卷扬式启闭机6T-125T(单、双吊点式）。

供应卷扬式启闭机产品介绍：

产品名称：QPQ、QPK、QHQ固定双吊点卷扬启闭机

用途：广泛应用于排灌、水电站、水库， 环境保护、污水处理 河道治理 等水利工程中使用 。

工作原理：QPQ固定式双吊点卷扬启闭机是一种采用两台启闭机中间由连接杆连接，两根螺杆同时受力，和较宽的闸门配套使用的启闭机

卷扬式启闭机的联轴器

齿轮联轴器齿面及齿沟不允许焊补，齿面的局部砂眼、气孔等缺陷其长、宽、深都不超过模数的20%，且数值都不大于2mm，距离齿的端面距离不超过齿宽的10%，联轴器有这种缺陷的齿数不超过3个时，可认为合格，但应将缺陷边缘磨钝。联轴器轴孔表面不允许焊补，轴孔内的单个缺陷面积不超过25mm2，深度不超过该处名义壁厚的20%，缺陷数量不超过2处，且相邻两缺陷的间距不小于50mm，可认为合格，但应将缺陷的边缘磨钝。联轴器其他部位的缺陷在清除到露出良好金属后，单个面积不在于200mm2,深度不超过该处名义壁厚的20%，且同一加工面上不多于2个，允许焊补。联轴器缺陷超过上述规定或出现裂纹时，应报废联轴器铸钢件加工前应进行退火处理。弹性联轴器的组装应符合GB/T5014的规定，齿轮联轴器的组装应符合JB/T8854.1的规定。

卷扬启闭机的制动轮与制动器

制动轮外圆与轴孔的同轴度公差应不低于GB/T1184中8级；制动轮工作表面的粗糙度应不大于Ra1.6um。制动面的热处理硬度应满足HRC35~HRC45。加工后的制动面上不允许有砂眼、气孔和裂纹等缺陷，也不允许焊补。轴孔表面不允许焊补，轴孔内的单个缺陷的面积不超过25mm2，深度不超过4mm，缺陷数量不超过2处，且相邻两缺陷的间距不小于50mm时，可认为合格，但应将缺陷的边缘磨钝。如缺陷超过上述规定或出现裂纹时，应报废。其他部位的缺陷在清除到露出良好金属后，单个面积不大于200mm2，深度不超过该处名义壁厚的20%，且同一加工面上不多于2个，允许焊补。制动轮组装后在松闸状态下，径向跳动公差不大于GB/T1184中的T9级。制动器组装时，制动带与制动轮的实际接触面积不得小于总面积的75%。

制动带与制动闸瓦应紧密地贴合，制动带的边缘应按闸瓦修齐，固定铆钉的头必须埋入制动带厚度的1/3以上。制动轮和闸瓦之间的间隙应处于0.5~1.0mm之间。

卷扬式启闭机的机架是各部件的垫板（如轴承座、电动机座、减速器座、制动器座等）应进行加工，各加工面之间相对高度误差应不大于1.0mm。翼板和腹板焊接后的允许偏差应符合附录A的规定。焊后消除应力处理可采用退火、振动时效等方法。振动时效工艺参数选择和评价应符合JB/T10375和/T5926的规定。钢丝绳应符合GB/T8918的有关规定。钢丝绳出厂、运输、存放时应卷成盘形，表面涂油，两端扎紧并带有标签，注明订货号及规格，无标注的钢丝绳不得使用。钢丝绳禁止接长使用。

卷扬启闭机上的滑轮

铸铁滑轮材质应不低于GB/T9439中的HT200，铸钢滑轮材质应不低于GB/T11352中的ZG230-450,绳槽两侧加工后的壁厚不得小于设计名义尺寸，绳槽表面粗糙度不低于Ra12.5mm。当滑轮直径大于600mm时，宜采用钢板轧制成型的焊接结构。铸造滑轮的轴孔内不应焊补。加工后的轴孔表面允许面积不超过25mm2。深度不超过1mm的缺陷，缺陷数量不超过3个，且任何相邻两缺陷的间距不小于50mm，缺陷边缘应磨钝。绳槽表面或端面的单个缺陷面积在清除到露出良好金属后不大于100mm2，深度不超过该处名义上壁厚的10%，同一个加工面上不多于2处，可焊补。焊补后不应进行热处理，但应磨光。

滑轮若缺陷超过以上规定，应报废。滑轮上有裂纹时，不应焊补，应报废。装配好的滑轮应能用手灵活转动。

卷扬式启闭机的卷筒

如果启闭机上的铸铁卷筒材质应不低于GB/T9439中的HT200,铸钢卷筒材质应不低于GB/T11352K R zg230-450,卷制焊接卷筒材质应不低于GB/T699中的Q235B，加工后的各处壁厚不应小于名义厚度。卷筒绳槽底径公差应不大于GB1801中的h10,对于双吊点中高扬程启闭机，其卷筒绳槽底径公差应不大于h9。

铸铁卷筒和焊接卷筒应经过时效处理，铸钢卷筒应退火处理。铸造卷筒加工面上的局部砂眼、气孔其直径小于8mm,深度小于4mm，在每200mm长度内不多于1处，在卷筒全部加工面上的总数不多于5处，允许不焊补。铸造卷筒缺陷在清除到露出良好金属后，单个缺陷面积小于300mm2,深度不超过该处名言壁厚的20%，同一断面和长度200mm的范围内不多于2处，总数量不多于5处，允许焊补。焊补后不需进行热处理，但需磨光。卷筒缺陷清除到露出良好金属后，单个缺陷面积大于300mm2或缺陷深度超过该处名言壁厚的20%，缺陷总数量多于5处或同一断面长度200mm的范围内多于2处，应报废。卷筒上有裂纹时，应报废。

本系列产品型号说明。

2、QPQ QPK QPG QPT系列产品的启门力或持住力是按照GB/783-65起重机械起重量系列规定优先系列选定。

3、QPQ QPK QPT QPG系列启闭机不能做也合斜吊运行。

4、QPG QPK QPT QPG系列启闭机的钢丝绳采用6W(19)型，公称抗拉强度1550～1700N/mm2。钢丝绳随机供应，常规每单机供40m。

5、启闭机设有上下行程限位开关作极限保护运行。

6、启闭机的吊点中心距应按参数中规定的范围内选择正确数值。

7、启闭机械强度按轻型工作级别计算，电动机按智期运行；若工作级别需提高，用户应提出，然后更换启闭机制造图样种类，制造并供货。

8、闸门吊耳的外形及动滑轮销轴的连接方式应根据启闭机动滑轮与闸门连接的销轴尺寸来决定。

9、QPK系列启闭机有快速、慢速两种下降速度，慢速是正常通电情况下的速度；快速是电机不通电靠闸门自重(或水柱压力)等荷重作用下带动机快速下降，其快速值受调速器控制，不得超过5m/min，快速闭门时间一般为2min。
