水利闸门的日常维护

厂家：冀州区耀禹水利机械厂

主导产品：
1、螺杆式启闭机3T-100T；手推带锁式螺杆启闭机；手轮启闭机；QLP平推螺杆式启闭机0.5-2T；QLF三防型全封闭磁力锁螺杆式启闭机0.3T-30T；QLC侧摇螺杆式启闭机0.5T-2T；QL手摇螺杆式启闭机；手电两用螺杆式启闭机3T-100T(单、双吊式）；摇摆式启闭机；电装启闭机；QLZ直联螺杆式启闭机：QL-SD双吊点手电两用螺杆式启闭机等。
2、QPQ型、QPK型、QPG型、QPT型、QHQ型卷扬式启闭机（单、双吊式）；双吊点卷扬启闭机；固定卷扬式启闭机；移动卷扬式启闭机；弧门卷扬式启闭机；移动台车式卷扬启闭机；门式卷扬启闭机等。
3、铸铁闸门；高压铸铁闸门；双向止水铸铁闸门；组装式铸铁闸门；平面拱形铸铁闸门；镶铜铸铁方、圆闸门；机闸一体式铸铁闸门；可调节式堰门；转动闸门；转动门盖；螺旋闸门；插板闸门；拦污栅等。
4、钢制闸门；滚动式钢制闸门；滑动式钢制闸门；叠梁闸门；弧形闸门；机闸一体式钢制闸门；平面滑动闸门；平面定轮钢闸门；钢铁复合闸门；热喷锌钢制闸门；不锈钢闸门；翻板闸门等。
5、HGS-回转式格栅除污机；FHG-反捞式格栅除污机；XGS-旋转式格栅除污机；GLGS-高链式格栅除污机；YZL-螺旋压榨机；PLS-平面格栅等。
6、橡胶止水带651型、652型、653型、遇水膨胀型等各种橡胶止水带，止水橡胶有P60、P50、P45、P35和各种内外拐角、平板、桥梁支座等，也可根据用户的要求加工订做各种型号橡胶制品。
7、铸铁拍门（潮门）；钢制拍门；复合材料拍门；玻璃钢拍门；不锈钢拍门；侧翻拍门；浮箱式拍门；整体折叠式拍门等。

PGZ铸铁拱形闸门装置与调整：
1、在闸门装置前,首先检查各部衔接部位的螺栓能否因运输装卸中形成的松动，如有松动应以加固。
2、检查主立框与附框、主立框与横框、闸板与闸框衔接的止水面能否有错位，如有错位则松动联合螺栓将止水面调整在同一平面内。必需采用需求整体装置，严禁拆开装置。
3、装置调整，闸门的一期工程根底布置图配钢筋并留一定的焊接长度。二期浇注前将闸门整体吊装就位，穿好各调整螺栓并拧紧，找好闸门前后、左右的正确位置，找直找平，用拉线加以固定，然后调整螺栓与工程钢筋焊接，再用塞尺检测确保各止水面的间隙在0.3mm以下，***后可停止二期浇注。

【详细说明】
平面滑动铸铁闸门 （安装参数1） （安装参数2） （安装参数3）
★广泛应用于水利水电、市政建设、给水排水、水产养殖、农用水利
建设等工程。
★闸门结构合理，便于安装，操作简便灵活，便于管理。
★防腐能力强，可在PH=6-8的流体酸碱中使用。
★止水效果好；正常渗水量L≤0．07L／m．s。
★按闸门的鲒构形式分为：PZ型平面平板门和PGZ型平面拱形门,又
可分为整体式和组装式两种。
★规格齐全从0．2x0．2—6．5x6．5m（6．5x6．5m米水头号为6．5m米）；
出水口>=3米时，为双吊点闸门。
★该系列闸门主要适用与正向受压止水，根据用户需要可制造反向止
水闸门。
★在结构上采用机加工硬止水，较大闸门底封水亦可采用橡胶封水。
★根据用户要求，可采用镶铜或镶不锈钢止水。
★该闸门正常使用水头1-6米，还可承受一定的反向水头，为满足用
户要求，可制造高水头闸门。
★闸门安装用整体安装，二期浇注，将闸板与闸框的封水间隙调到
0．3mm以下，方可进行二期浇注。
★在浇注混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆必须
清除，防止灰浆凝固后影响闸门启闭。
★闸门上下框设有固定块，可防止闸板在运输吊装等过程中滑出，安
装凝固后（使用前）应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。
★闸门启闭时，应注意闸板的上下板限位置，以免陨坏闸门或启闭机

1、操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。 2、操作前，对起闭机进行全面检查，个部位润滑情况是否良好，螺栓有无松动。电动启闭时检查电源线路是否接通，开关是否良好。 3、电动运转时，操作人员不得离开现场，发现问题立即停机。 4、起闭机维修时，必须清除载荷。 5、在使用时，需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清除油垢，涂护新油，以防锈蚀。

水利闸门系列——封闭式铸铁闸门产品特点：
1、封闭式铸铁闸门为高水头封闭闸门，是适用于电站、放水洞、地下管道、诚防设施。
2、可代替高压闸阀和球阀，不用橡胶止水，封闭严密。
3、可根据用户提供的水头出水口的大小，为用户设计和制造不同规格的闸门。
4、N可根据用户要求制作。

二、主要闸门产品：

生产销售：{钢闸门}、{钢坝闸门}、{铸铁闸门}、{不锈钢闸门}、{铸铁镶铜闸门}，{平面闸门}、{弧形闸门}，{拱形闸门}，{机闸一体式闸门}，{双向止水闸门} ，{液压闸门}，{翻板闸门}等各种形状、材质的水工闸门产品。

三、闸门产品简介：

3-1:闸门分类；

①按闸门的工作性质：可分为工作闸门、检修闸门和事故闸门。

工作闸门：也称主要闸门，能在动水中启闭。

检修闸门：设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。

事故闸门：多设于深孔工作闸门前，用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门。

②按闸门关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。

③按门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。

④按制造门叶的材料分为钢闸门、铸铁闸门、不锈钢闸门、铸铁镶铜闸门、木闸门、钢筋混凝土闸门和组合材料闸门。

3-2:闸门结构、工作原理、用途、生产方式；

◎结构：铸铁闸门普通来说是由闸板、闸框、压板、止水销、吊鼻等组成。

◎构造形式：PGZ整体式和组合式两种。

◎工作原理：闸门在启闭机的作用（手动和电动）下，使闸板在闸框的止水面上上下下滑动，完成开放和关闭的过水孔口，闭紧止水销可使止水面有效贴合，以保证中水效果，完成良好的止水目的。每米长度的渗水量不超越0.03升/秒。

◎用途：本产品广泛应用于排灌、水电站、河道、灌区、水库等水利工程

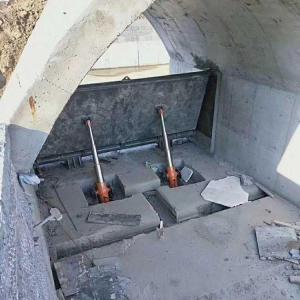

◎生产方式：可根据用户的需要采用镶铜、不锈钢等方式止水。本厂生产的铸铁闸门启闭灵活，经久耐用，封闭性能佳，自动化程度较高，是水利工程理想的机械设备。主要生产：下卧式钢闸门，下卧式翻板钢闸门，液压升降坝，液压翻板闸门，钢结构液压升降坝，钢坝钢坝门，钢坝闸门，钢坝闸，卧倒式闸门，卧倒式钢闸门，卧倒式翻板闸门，卧倒式翻板钢闸门，水利卧倒式钢闸门，液压卧倒坝，景观闸门，人字门，船闸人字门，液压人字门，上开式弧形闸门，上开式翻板闸门，上开式翻板钢闸门，集成式液压启闭机，顶推式液压启闭机，横拉式钢闸门，横拉式钢制闸门，景观钢坝等水利机械设备。液压钢坝产品信息液压钢坝的特点钢坝闸的组成：底轴驱动钢坝闸门由门叶、底转轴、转轴座、穿墙封水套，驱动装置及锁定拐臂、驱动装置及锁定器、底轴止水、门侧止水及铰座止水等部分组成。钢坝闸原理：原动力为液压启闭机为驱动装置，这两台驱动装置布置于闸坝两侧的驱动室内，通过两侧的边墩内的液压启闭机来带动闸门的拐臂驱动，拐臂带动底轴转动，并且钢闸门门叶与底轴铆接在一起，这样就可以达到闸门竖起时蓄水，卧倒时排水的目的。并且底轴止水、闸门侧止水和铰座止水一直保持密封止水的状态，当门竖起或者卧倒式，底轴止水带不会离开底轴表面，从而不会形成漏水；闸门侧止水带安装在门的两侧，并且通过侧墙的挤压达到止水的目的，一般采用“Π”形止水形式，当闸门呈卧倒式时，由于止水面没有脱离侧墙，此时不会影响闸门的启闭，当然也不会形成侧漏水。液压钢坝产品图片钢坝闸门厂家

③按门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。④按制造门叶的材料分为钢闸门、铸铁镶铜闸门、木闸门、钢筋混凝土闸门和组合材料闸门。另外，有些闸门如翻板闸门可借助水力自动启闭，称为水力自动闸门。选择闸门形式需要考虑其在水工建筑物中的位置、尺寸、设计水头、运用条件、制造能力和安装技术水平等因素，要求做到泄流时水流条件好、止水严密、启闭力小、操作简便灵活、检修维护方便等。平面闸门和弧形闸门是最常用的门型。在工作闸门中，大型露顶式闸门和高水头潜孔式闸门多用弧形闸门，船闸上多用人字闸门和横拉闸门，检修闸门和事故闸门一般都用平面闸门。制造门叶的材料近代多用钢材，而钢筋混凝土多用做需要借自重关闭施工导流底孔的封堵闸门。此外，在压力管道中使用的将门叶、外壳和启闭机械组成一体的控制设施，通称阀门。景观钢坝适用范围：闸门是装于溢流坝、岸边溢洪道、泄水孔、水工隧洞和水闸等建筑物的空口上，用以调节流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要组成部分。在水闸工程中，闸门是主体部分，常占挡水面积的大部。闸门又分为平板闸门和弧形闸门.
