QLD-50KN手电两用启闭机厂家

厂家冀州区耀禹水利机械厂

手电两用启闭机防腐蚀依据
QL系列手电两用螺杆式启闭机的防腐蚀依据《水工金属结构防腐蚀规范》SL105-95标准文件执行
手电两用启闭机使用范围
QL 系列手电两用螺杆式启闭机，手摇式分为：0.5吨、1吨、2吨、；手电两用式分为：3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、 40吨、50吨、60吨，根据用户水利工程设计要求，还可生产双吊点启闭机，该系列产品是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库、河流(水闸、堤坝、渠道、涵洞、管道)等进水、退水闸的配套机械，山区、平原、有无电地区均可使用
五、结构

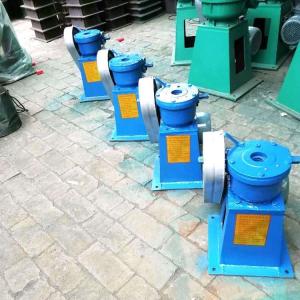

QL系列手电两用螺杆式启闭机，由机座、机壳、机盖、涡轮、蜗杆、螺母、螺杆、轴承盖、大小皮带轮、三角带、轴承、电气控制箱、电动机、标准件等零部件组成
六、工作原理
QL系列手电两用螺杆式启闭机，由电动机的输出动力，使蜗杆转动，带动涡轮旋转，因为蜗轮和螺母采用键连接，所以，当蜗轮旋转一圈时带动螺母旋转一圈，使螺杆作上、ia垂直运动，带动闸门启闭
七、技术特性
QL系列手电两用螺杆式启闭机，从设计、制造安装及验收、防腐蚀、原材料进厂、零部件加工、工艺流程、质量检验、成品销售及售后服务全部执行部颁标准。经水利部水工金属结构质量检测中心的鉴定，达到水利工程技术要求，产品性能和制造精度达到国内同行业先进水平
QL系列手电两用螺杆式启闭机，具有外形美观，结构紧凑、安装方便、操作安全、启闭灵活、运行可靠、工作效率高、使用寿命长、维修费用低等优点
1、 启闭机为手、电两用，可根据用户需要，配备电动装置，并配备手摇把两个，共安装调试和无电时手摇启闭时使用。启门力50吨、60吨的螺杆式启闭机只供电动使用，供货时，随机供应手摇把两套只供安装，空载调整时手摇使用，负载时不推荐使用手2、 螺杆可根据用户水利工程要求长度、直径、升降速度生产，双吊点中心距按用户水利工程要求设计而定
八、敬告用户
QL系列手电两用螺杆式启闭机为机电产品，注意用电安全，连好接地保护线。作业区域附近应闲人免进，专人操作，确保安全用电，电路中必须装有漏电保护器（不随机提供，用户自备），以防漏电，引发伤亡事故发生
1、 应根据使用条件及环境要求合理的选用启闭机
2、 开箱后，按发货装箱通知单，应检查启闭机零部件、电器元件、及随机配件的规格尺寸、数量是否齐全、是否完好无损，选购启闭机型号规格、铭牌上工作技术参数是否适应发电设备需要
3、 严禁露天存放启闭机，有存放条件的用户必须把启闭机存放在仓库内。无存放条件的用户，徐露天存放时，必须设置防雨淋、防晒措施

螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门连接。3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。4、在安装时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。5、 对于产品的电气设备的安装，一定符合图纸及说明书的规定，全部电气设备均可靠的接地。6、 在产品安装完毕，要对机器进行清理，补修已损坏的保护油漆，灌注润滑脂。螺杆启闭机调试方法及注意事项 1、当启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%，并测出电流值。2、对于上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。3、对于启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。  螺杆启闭机很普遍，主要用于需要下压压力的闸门上。大型的螺杆启闭机还可以操作深孔闸门，小型的螺杆启闭机一般用手摇和手电两用。选择比较***，水库，渠道，水产养殖，污水处理，水电站等都有选

启闭机运行过程中的注意要求 1、一般要求 ⑴不允许超载运行。 ⑵运行中，不得突然反向操作，以免造成紧急制动，惯性力骤增，使整机超载振动。 ⑶运行中，操作机构失灵，无法控制时，应迅速切断电源，使启闭机停止运转。 ⑷当闸门开启接近或关闭接近闸底时，应注意及时停车，不得完全依赖限位系统。 ⑸操作设备（开关箱）监视内容： ①开关继电保护装置触点良好，接头牢固，动作灵敏。 ②开、关、停按钮是否按错。 ③电流、电压等仪表是否正常。 2、电机监视内容 ⑴运行方向是否正确。 ⑵电机是否缺相运行。 ⑶电机温升是否过高，有无异味产生。 ⑷电机是否超载，有无异常响声。 3、限位装置与行程指示监视内容 ⑴各种限位装置是否灵敏有效，死区不宜过大（一般不超过30cm），是否应予以调整。 ⑵开高数据显示准确。 4、启闭机监视内容 ⑴运转方向是否正常。 ⑵检查卷筒绕绳是否正常，有无脱槽乱绕现象。 ⑶检查各运转部件是否碰罩壳。 一、用途 螺杆式启闭机分为：0.5吨、1吨、2吨、3吨、5吨、8吨、10吨、12吨、15吨、20吨25吨30吨、40吨、50吨、60吨。此产品主要用于水利工程启闭闸门，是农水建设、水电站等进水、退水闸的配套机械，山区、平原、有无电地区均可使用。
