液压式启闭机

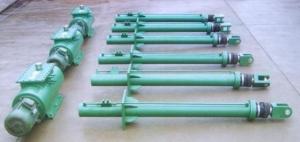

用活塞杆与闸门连接，以液体压力作动力推动活塞使闸门升降的启闭机。液体一般用矿物油，故常称油压启闭机。高压油通过管道由油泵输送。液压启闭机机体结构简单，占地面积小，传动平稳，控制方便,制造精度高,广泛用于启闭各类形式的闸门。液压启闭机的主要部件有：活塞杆、液压缸、供排油管路系统及油泵电动机组等（图3）。按活塞杆受力状况分为单向作用液压启闭机与双向作用液压启闭机。闸门能依靠自重下降实现关闭，可选用单向作用的液压启闭机；闸门依靠自重不能顺利下降，需在门体上部加压力才能关闭时，选用双向液压启闭机。双向液压启闭机各部件受力状况、液压操作系统均较复杂，但布置较紧凑，又可省去闸门下降所需的另加重量（如加重块），多用于潜孔高压闸门的操作。双吊点启闭的闸门可用两台同型液压启闭机同步操作。中国现已生产的液压启闭机启门力已达6000kN。苏联在电站应用的液压启闭机，启门力达9000kN，下门力达11100kN。

工作原理

动力装置一般为液压泵,它把机械能转化为液压能.液压泵一般采用容积式泵,如叶片泵和柱塞泵.叶片泵和柱塞泵有结构紧凑,运转平稳,噪音较小,使用寿命长等优点.柱塞泵虽然价格较高,但可以得到高压、大流量,且流量可调.近年来国内液压启闭机普通采用中高压,所以大多数采用柱塞泵.另外,因其重要性,液压启闭机的液压系统一般设置两套液压泵,互为备用。[

控制装置

控制调节装置是指液压控制阀组,包括节流阀、换向阀、溢流阀等阀组,其作用是对液压油的流量、方向、压力等方面各自起控制调节作用,以实现对液压系统的各种性能要求.启闭机上液压控制阀大多数是标准元件,并普通采用插装技术.插装阀具有组合机能强,集成度高,噪音低,密封性好,机构紧凑,全球维护等优点.选择不同结构及形式的先导控制阀、控制盖及集成块与插装件组合,便可获得具有换向、调压、调速等功能的插装阀组.双吊点的液压启闭机因不能像卷扬式启闭机一样采用机械同步,故控制阀组需考虑同步措施。

辅助装置

辅助装置包括油箱、油管、管接头、压力表、滤油器等.油箱的用途是储油和散热,并能沉淀油中杂质,分离油中的空气和水分等.油管、管接头把动力装置、调节控制装置、液压缸连接起来,组成一个完整的液压回路,液压油中杂质会使运动零件磨损,增加泄露和减少元件的寿命,甚至堵塞阀组等,影响液压系统的使用,设置滤油器对液压油进行过滤是十分必要的。

按液压缸分类

液压缸是液压传动中的执行元件,把液压油的液压能转化为机械.液压缸由缸体、端盖、活塞、活塞杆、吊头等零件组成.根据液压缸内压力油的作用方向可分为单作用液压缸和双作用液压缸两类.单作用液压缸常是柱塞式或者套筒,也可以是活塞式.双作用液压缸形成两个油腔,两个油腔都可以进出压力油。

移动式启闭机

沿专铺设的轨道移

 动，并能逐次升降数个排或列布置的闸门的机械设备。移动式启闭机类型繁多，主要有：

①按吊具移动的方向分为单向移动启闭机和双向移动启闭机。前者吊具仅沿坝面线左右移动；后者不仅沿坝轴线方向左右移动，而且也能上、下游方向移动。

②按移动架状况分为台车移动式启闭机与门形移动式启闭机（亦称门式启闭机、门式起重机）。

前者主提升机构设置在底部装行走车轮的平面构架式台车上；后者的启闭机主提升机构设置在装有行走车轮的门形构架上。单向移动式启闭机的主提升机构直接紧固在台车或门形构架的上平面上；双向移动式启闭机的主提升机构设置在台车或门形构架上平面的小车上，小车沿轨道行走的方向与台车或门形构架的移动方向成垂直。通常也称双向移动式的台车或门形构架为大车架。台车式移动启闭机通常行走在闸门门槽顶部平面或平面以上的混凝土排架上，门式移动启闭机仅行走在闸门门槽顶部平面上。门式启闭机门架腿上有时也设回转式悬臂吊钩以便起吊其他设备，从而构成多用途门形移动式启闭机。中国已生产的移动式启闭机,主提升吊具启门力达5000kN，升程为140m。苏联萨扬舒申斯克水电站移动式启闭机启门力达7100kN,升程为17.5m。
