详细介绍

回转式清污机固定安装在泵站、电站、倒虹吸等水工建筑物的进水口处，回转式清污机以拦污栅拦截水流中所挟带的污物（树枝、树

叶、杂草、生活垃圾、浮冰等），并通过回转的齿耙将其捞到桥面上，用皮带输送机或其他方式运走，避免有害污物进入引水道内，保

证机组或其他设备与结构顺利运行。回转式清污机结构简单，整机刚性好、运行平稳、不易出故障、操作维修简便、清污效果好、效率

高、耗能低、寿命长。结构特点：回转式清污机是将拦污和清污结合为一体的固定式连续清污设备。回转式清污机主要由栅体、清污耙

（齿耙）、传动系统三个部分组成；根据引水道底污物情况，有时在栅体底部增设辅助栅。工作原理：驱动机构布置在栅体上部的左侧

或右侧。减速机输出轴上的主动链轮，通过链传动带动轮轴组上的从动链轮，从动链轮通过安全保护装置将扭矩传给轮轴传动轴，传动

轴带动两个牵引链轮旋转，从而牵引板式滚子链回转，安装在两条牵引链条之间的清污耙便随链条回转。由于每个耙齿都插入栅面内一

定深度，故栅面上的污物被强制随齿耙运动，当齿耙转到栅体顶部，牵引链条换向时，齿耙也随之翻转，此时耙上的污物脱落到工作桥

面或皮带输送机等设施上，被送出桥面。传动系统：传动系统主要有：电动机、行星摆线针轮减速机、主动链轮、驱动链（套筒滚子

链）、轮轴组等组成。轮轴组由从动链轮、传动轴、牵引链轮、板式滚子链、左右调节轴承和过载保护机构组成。驱动链条的张紧靠

电动机座上的滑轨和调节螺栓调节。支承在左右调节轴承支架上的传动轴两端的牵引链轮与板式滚子链啮合，使滚子链绕导轨回转。

不锈钢栅条式回转格栅除污机性能特点：

1、GSHP型回转耙式格栅除污机由于回转耙式格栅除污机的栅条置于齿耙牵引链的中间位置（其它机械格栅置于牵引链之下），改变了齿耙在清捞过程中的运动方向（与其它格栅相反），避免把硬物带入底部将齿耙及牵引链卡死；
2、在减速机输出轴端的链轮盘上安装了过载安全保护装置，以避免因意外原因过载面损坏设备；
3、GSHP型回转耙式格栅除污机格栅机回转链配带多个除污齿耙，使得除污效率高，清污彻底；
4、结构紧凑、电气控制简单，便于实现自动化。

不锈钢栅条式回转格栅除污机工作原理：

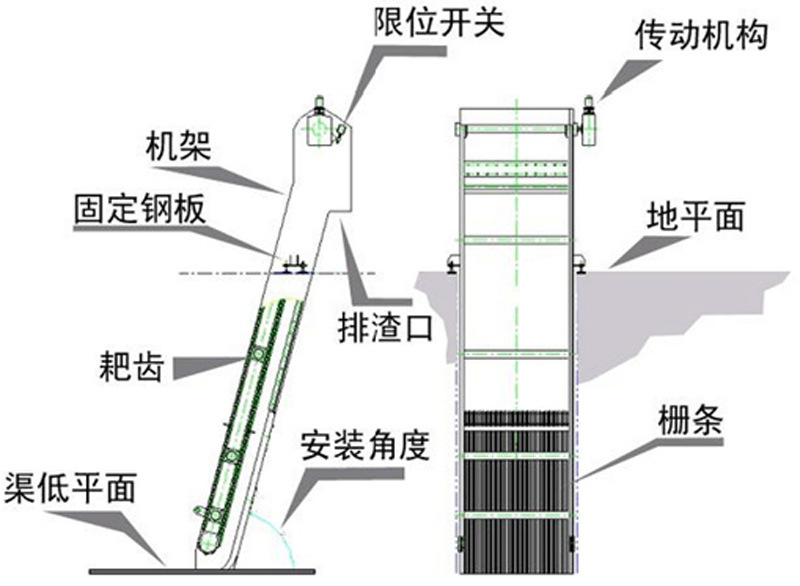

GSHP型回转耙式格栅除污机主要由驱动装置、机架、主轴、栅条、托渣板、齿耙及牵引链组成。

在电机驱动下，通过减速机减速后，带动链轮与链条运动，固定在回转链条上除污齿耙链条在栅后运动到底部，经过导轮后翻转到栅前迎水面的位置，继续运动插入 固定栅条的间隙中上行，把栅前拦截的污物提升带出水面，并随着链条的运动到出渣口处自动翻转，污物自卸到格栅后的输送机或渣桶中，完成除污过程，液体则通 过栅条的栅隙流过，整个工作状态连续循环进行。
