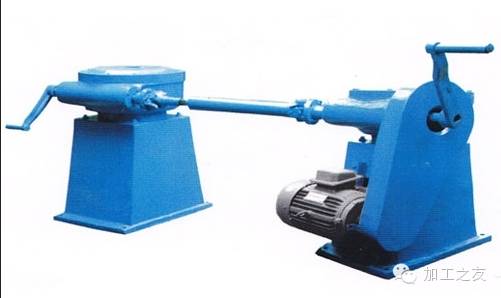

双吊点40T螺杆启闭机

厂家：冀州区耀禹水利机械厂

QL螺杆式启闭机特点

1、启闭机包括电机、启闭机、机架、防护罩等组成；采用三级减速方式，用国旋付传动，输出转距更大。启闭机配套钢架克服土建不平整，以减少整机噪声及振动。

启闭机安全操作规程如下：

1．工程施工单位，要将启闭机应安装在平整坚实、视野良好的地基之上，机身和地锚必须牢固。要求启闭机与导向滑轮中心线应垂直对正，启闭机距离滑轮一般应不小于十五米。

　2．在调装作业前，应检查钢丝绳、离合器、制动器、保险棘轮，传动滑轮等，确定安全可靠，方可操作。钢丝绳在卷筒上必须排列整齐，作业中最少需保留三圈。在作业时，不准有人跨越启闭机的钢丝绳经防止出现意外。

3．在吊运重物需在空中停留时，除使用制动器外，并应用棘轮保险卡牢。操作时，严禁擅自离开岗位。

4．工作中要听从指挥人员的信号，信号不明或可能引起事故时，应暂停操作，待弄清情况后方可继续作业。作业中突然停电，应立即拉开闸刀，并将运送物件放下

启闭机的类型

螺杆式启闭

手电两用螺杆式启闭机手推式螺杆式启闭机\侧摇式启闭机\手动螺杆启闭机等几种 用螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接，螺杆上下移动以启闭闸门的机械。螺杆支承在承重螺母内,螺母和传动机构（伞齿轮传动或蜗轮传动）固定在支承架上。接通电源或用人力手摇柄拖动传动机构，带动承重螺母旋转,使螺杆升降以启闭闸门。螺杆是受压受拉杆件,需要下压力迫使闸门下降时应计算压杆的稳定性。螺杆式启闭机结构简单，坚固耐用，造价低廉，适用于小型平面闸门和弧形闸门，其启闭力一般在200kN以下。500kN、750kN大容量的螺杆启闭机也已生产,用于潜水孔平面闸门和弧形闸门的操作。

卷扬式启闭机

用钢索或钢索滑轮组作吊具与闸门相连接，通过齿轮传动系统使卷扬筒绕、放钢索从而带动升降的机械,也叫做钢丝绳固定式卷扬机。它构造较简单易于制造,维护检修方便,广泛应用于各种类型闸门的启闭。卷扬式启闭机分为单吊点和双吊点两种。双吊点卷扬式启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行，可做成一边驱动或两边驱动。卷扬式启闭机通常是一扇闸门用一台启闭设备，安装在高出闸门槽顶部的闸墩上。中国已生产并投入运行的卷扬式启闭机容量已达到：启门力6000kN、启闭行程30m,及启门力4000kN、启闭行程120m。

选用本产品时提前声明：

1、螺杆总长、螺纹长度、吊点中心距（双吊点式）
2、加长螺杆部份以及有无分段要求等。
3、特殊电气控制要求
4、是否需增设螺杆保护装置，若有，提供相关图纸或位置分部图。
5、其它特殊要求。
6、启闭机基础布置图仅供水工建筑设计时参考，如有特殊要求，本厂可以变更，地脚螺栓随机供应。

主要产品有：螺杆式启闭机、固定卷扬式启闭机(QPQ、QPG、QPK、QHQ)、移动式卷扬启闭机、铸铁闸门、钢闸门（弧形闸门、平面滑动闸门、平面定轮闸门）、翻板闸门、清污设备和止水橡胶等。所有产品均取得了生产和使用许可证。启闭机、闸门品种齐全，同时可满足用户特殊技术要求。 多年来，本厂产品在全国20多个省市、自治区广泛应用于排灌、水电站、河道、水库等水利工程。产品启闭灵活、经久耐用，封闭性能好，深受用户好评！

(一) 安装与调试

1. 安装前，一定要检查各零件是否良好，润滑油是否上足，螺栓有无松动，与其有关技术数据是否相符。

2. 安装时，一定要保持基础布置平面水平180°;启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直于闸台上横梁的水平面;要与闸板吊耳孔吻合垂直，避免螺杆倾斜，造成局部受力而损坏机件。

3. 安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。二作载荷试验，在额定载荷下，作两个行程，观察螺杆与闸门的运行情况，有无异常现象。确认无误后，方可正式运行。在载荷运行一段时间后，要进行*保养，把机内新机件磨擦产生的金属沫特别是螺杆、螺母、涡轮、涡杆，要轻洗干净，涂上润滑油，密封严实，继续使用。

(二) 使用保养

1

操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。

2

操作前，对启闭机进行全面检查，各部位润滑情况是否良好，螺栓有无松动。电动启闭时检查电源线路是否接通，开关是否良好。

3

电动运转时，操作人员不得离开现场，发现问题立即停机。

4

启闭机维修时，必须清除载荷。

5

在使用时，需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清除油垢，涂护新油，以防锈蚀。

2

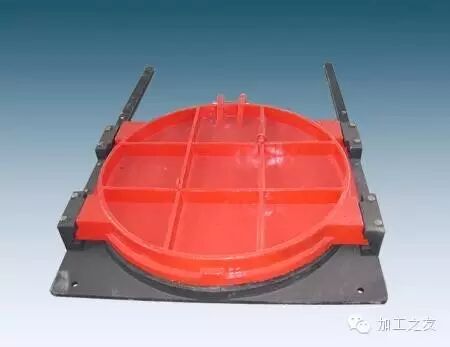

      铸铁闸门　　

(一) 安装与调试

1. 安装前，要首先检查竖框与横框之间、闸板与闸板之间(指多块闸板组合的闸门)的连接螺丝，是否在运输装卸中引起松动，它们的接茬处是否错牙，要调整成一个平面，然后上紧螺栓。

2. 安装时，将闸门整体竖入闸槽，在两边立框的下面垫上调整垫块(严禁垫下横梁)，两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，支好盒子进行一期浇注，注意混凝土不能埋上闸框，使闸框底平面贴在水泥墙上，当混凝土凝固后，再对闸框进行调整，拧紧地脚螺栓，对闸门进行调整时，在闸门背面的闸板和闸框的封水处，用塞尺对四周进行间隙测量，如有大于0.3mm的地方，在该处闸框与混凝土墙间强塞铁片，消除间隙，然后调整至四周间隙都在0.3mm以下，再进行二期浇注，混凝土将闸框埋入二分之一处为宜。

3. 浇注混凝土时，流进闸板、闸框、斜铁、档板间的灰浆应彻底清除，以防止灰浆凝固后影响闸门启闭。

4. 清除加固物。闸门出厂前，为使闸板、闸框贴合紧凑，安装后减少间隙，2m以上的闸门在上下横框上安装了4-6个勾板压铁，立框的档板上增加了顶丝，注意在间隙调整后，将勾板压铁和顶丝拆除，以便闸门启闭。
