手摇启闭机价格 10T手摇螺杆启闭机价格

供应商耀禹

厂家简介：

手动螺杆启闭机,它是一种采用于人力操作的平面闸门启闭机设备。它具有自锁功能,闸门可停留在任何位置。并且配有防盗嘴及专用扳手,具有防盗水功能.螺杆启闭机具有转向变速快，手摇启动。摇动轻巧，启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组成。手动螺杆式启闭机主要有：LQ手摇式螺杆启闭机(3T—100T)、LQ手电式螺杆启闭机(3T—100T)、LQ侧摇式螺杆启闭机(0.3T—5T)、LQ手推式螺杆启闭机(0.3T—2TLQ手扳式螺杆式启闭机(1.3T—2T)。该系列产品设计合理，操作简便，灵活，便于安装，平原山区有电无电均可使用，并具有防盗水功能，安全可靠。主要用于水力水电、市政建设、给水排水、水产养殖、农用水利建设等工程。
螺杆启闭机的安装步骤1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180?；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门连接。
3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4、在安装时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。5、 对于产品的电气设备的安装，一定符合图纸及说明书的规定，全部电气设备均可靠的接地。
6、 在产品安装完毕，要对机器进行清理，补修已损坏的保护油漆，灌注润滑脂。
螺杆启闭机调试方法及注意事项1、当启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%，并测出电流值。
2、对于上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。
3、对于启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。
4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求

产品介绍动开关，来达到保护电器的原理。 3、操作维护简便，可实现现场和远控操作。

手动启闭机启闭机安全操作规程
1．工程施工单位，要将启闭机应安装在平整坚实、视野良好的地基之上，机身和地锚必须牢固。要求启闭机与导向滑轮中心线应垂直对正，启闭机距离滑轮一般应不小于十五米。 2．在调装作业前，应检查钢丝绳、离合器、制动器、保险棘轮，传动滑轮等，确定安全可靠，方可操作。钢丝绳在卷筒上必须排列整齐，作业中***少需保留三圈。在作业时，不准有人跨越启闭机的钢丝绳经防止出现意外。 3．在吊运重物需在空中停留时，除使用制动器外，并应用棘轮保险卡牢。操作时，严禁擅自离开岗位。 4．工作中要听从指挥人员的信号，信号不明或可能引起事故时，应暂停操作，待弄清情况后方可继续作启闭机业。作业中突然停电，应立即拉开闸刀，并将运送物件放下。
河北手动启闭机启闭机的载荷试验方法
1、手摇式螺杆启闭机操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。 2、操作前，对起闭机进行全面检查，个部位润滑情况是否良好，螺栓有无松动。启闭机3、当启闭机运转时，操作人员不得离开现场，发现问题立即停机。 4、对机器进行维修时，必须清除载荷。 5、在使用时,需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清除油垢，涂护新油，以防锈蚀。
螺杆启闭机又称螺杆式启闭机，是一种用螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接，螺杆上下移动以启闭闸门的机械。
手动启闭机手摇式螺杆启闭机 用于各类大型给排水、水利水电工程。用于控制各类大、中型铸铁闸门及钢制闸门的升降达到开启与关闭的目的。 按类型分为： 液压启闭机，卷扬启闭机，门机，手轮启闭机，手摇启闭机，螺杆式启闭机等。
手动启闭机结构特点
1、手摇式螺杆启闭机包括电机、启闭机、机架、防护罩等组成；采用三级减速方式，用国旋付传动，输出转距更大。启闭机配套钢架克服土建不平整，以减少整机噪声及振动。 2、采用户外型长时工作制电机，防护等级≥IP155。行程控制机构采用十进制计数器原理，控制行程的误差0.5%。转距保护控制是通过蜗杆产生轴向位移

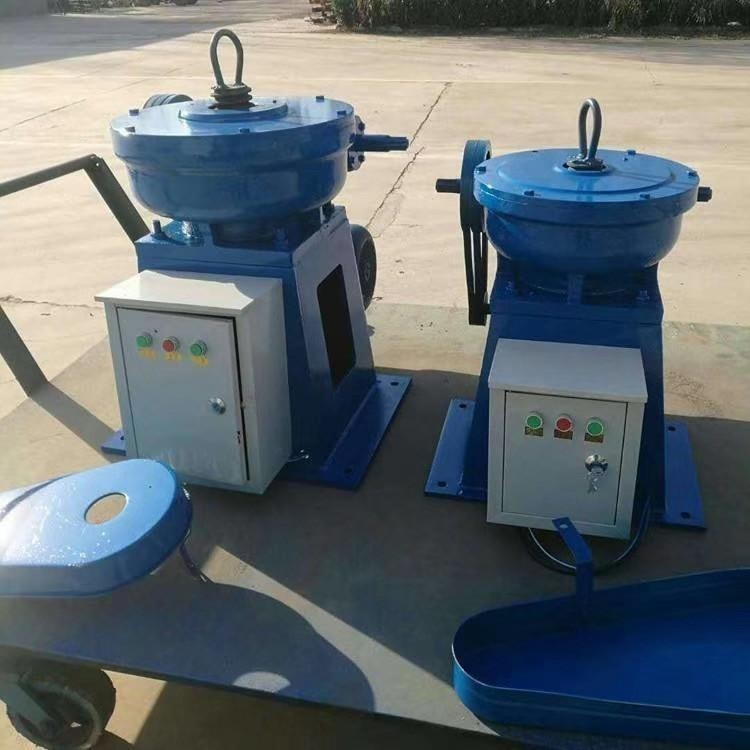

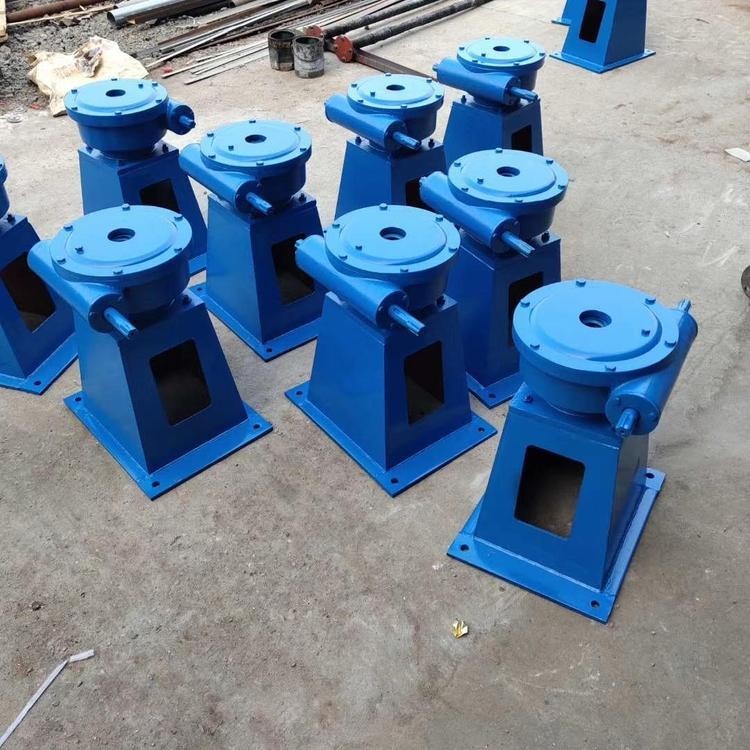

产品图片：

闸门的密封工作面正向渗漏量≤1.25L/min.m。反向渗漏量 ≤2.5L/min.m。 闸门安装注意事项 1，成都闸门轨道安装前，应对钢轨的形状尺寸进行检查，发现有***弯曲或者扭曲等变形时，必须进行校正，经检查合格后才能进行安装 2，轨 道吊装前，应测量和标定轨道的安装基线，轨道实际中心线与安装基准线的水平位置偏差，当跨度小于或等于10m时，不超过2mm，当跨度大于10m时，不超过3mm。 3，轨道顶面的 纵向倾斜度不大于1/1000，每2m测一点，在全行程上，点与低点之差不大于10mm 4，轨道吊装后，应检查是否符合要求，并且***复查螺栓的紧固情况 5，成都闸门的轨道两端的车 挡，在吊装起重机之前必须先安装好 闸门主要特点 1，闸门采用橡胶软密封，具有密封性能好的特点 2，是普通闸门的1/3重量，具有重量轻实用的特点 3，闸板重量轻，且闸板与道 轨板之间摩擦阻力小，具有操作力矩小的特点 4，采用螺杆式启闭操作，具有操作方便、轻巧、可靠的特点 5，也可采用电动控制装置，具有定位***、操作轻巧、易实现自控和远 控的特点 6，闸板与导轨之间装有防锁死结构使密封面磨损非常小，具有使用寿命长的特点 7，***及耐大部分腐蚀性化学品及污水、海水，具有***的特点我们将水利闸门进行如下分类：1、如果按闸门的工作性质可分为工作闸门、检修闸门和事 故闸门。工作闸门也称主要闸门，能在动水中启闭。检修闸门设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。事故闸门多设于深孔工作闸门前， 用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门。2、如果按闸门 关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。3、当我们按闸门门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。4、按制 造闸门门叶的材料分为钢闸门、铸造闸门、木闸门、钢筋混凝土闸门和组合材料闸门。对于翻板闸门可借助水力自动启闭，称为水力自动闸门。当我们在选择闸门形式需要考虑其 在水工建筑物中的位置、尺寸、设计水头、运用条件、制造能力和安装技术水平等因素，要求做到泄流时水流条件好、止水严密、启闭力小、操作简便灵活、检修维护方便等。平 面闸门和弧形闸门是***常用的门型。
