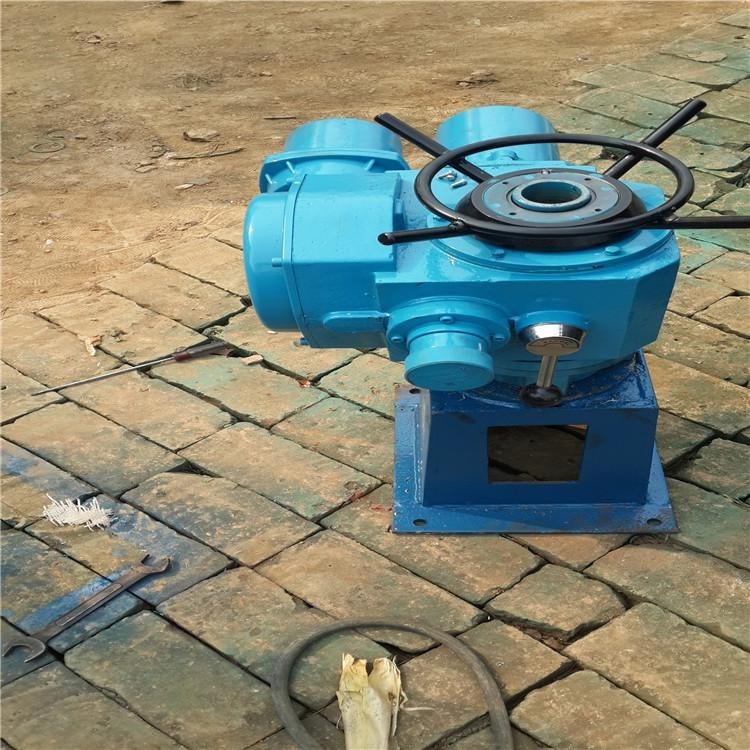

QL-150-SD手电两用启闭机

供应商耀禹

产品介绍：

手摇启闭机是一种采用于人力操作的平面闸门启闭机设备。手摇启闭机具有自锁功能,闸门可停留在任何位置。并且配有防盗嘴及专用扳手,具有防盗水功能.螺杆启闭机具有转向变速快，手摇启动。摇动轻巧，启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组成。

产品分类：

LQ型手电两用螺杆式启闭机按规格可分为：30KN、50KN、80KN、100KN、120KN、150KN、200KN、250KN、300KN、400KN、500KN、600KN。
水利部《水利工程启闭机使用许可管理办法》（以下简称《办法》）宣贯会在北京召开，水利部副部长周英出席会议并讲话。她强调，要准确把握《办法》的核心内容，认真做好贯彻实施工作，全面改进和加强启闭机使用许可管理工作，切实提高启闭机产品质量，维护水利工程运行安全，为推进水利事业跨越发展做出积极贡献。
《水利工程启闭机使用许可管理办法》经水利部令第41号颁布，自2010年12月1日起正式施行，这是启闭机行业的一件大事，标志着启闭机使用许可的实施和监督管理进入一个新的阶段。周英指出，要充分认识颁布实施《办法》的重要意义。启闭机作为水利工程中重要的*性设备，其质量直接关系到水利工程运行安全和人民生命财产安全，《办法》的颁布实施，是加强水利工程启闭机质量管理工作的现实需要，是保障水利工程质量与安全的重要条件，是推动启闭机行业持续健康发展的重大机遇，是推进水利依法行政的必然要求。
手电两用启闭机 用于各类大型给排水、水利水电工程。用于控制各类大、中型铸铁闸门及钢制闸门的升降达到开启与关闭的目的。 按类型分为： 液压启闭机，卷扬启闭机，门机，手轮启闭机，手摇启闭机，螺杆式启闭机等。
LQ型手电两用螺杆式启闭机按规格可分为：30KN、50KN、80KN、100KN、120KN、150KN、200KN、250KN、300KN、400KN、500KN、600KN。
使用范围：该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。还可生产双吊点螺杆式启闭机。
结构特点
1、手电两用启闭机包括电机、启闭机、机架、防护罩等组成；采用三级减速方式，用国旋付传动，输出转距更大。启闭机配套钢架克服土建不平整，以减少整机噪声及振动。 2、采用户外型长时工作制电机，防护等级≥IP155。行程控制机构采用十进制计数器原理，控制行程的误差0.5%。转距保护控制是通过蜗杆产生轴向位移触动微动开关，来达到保护电器的原理。 3、操作维护简便，可实现现场和远控操作。

适用范围：QL型螺杆式启闭机（手电两用式），手摇式螺杆启闭机按规格可分为：3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、40吨、50吨、60吨，还可生产双吊点启闭机，该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。

手电两用启闭机操作规程：

一、一般规定 1、检查手电两用启闭机配电设备工作状态，合上启闭电源总闸，网路停电时应立即启用备用电源，并按要求进行电源切换。 2、检查三相电源有无缺相，电压是否符合要求。 3、上开关箱内电源开关，检查电源指示，按顺序启闭闸门，启闭运行方向应与指示方向一致。 4、手电两用启闭机门卡阻、启闭沉重、启闭机超载、停滞、闸门或启闭机有异常响声等，均应及时停车检查，排除故障。 5、在某一高度停车时，遇有制动器打滑，应采取紧急措施强迫制动。 6、手电两用启闭机运行过程中，启闭高度每超过20m，应将轴承轴套、轴瓦等润滑部位的油标旋紧加油一次。 7、中途突然停车，要先切断电源，查找原因，排除故障后再运行。 8、闸门处于开启状态时，禁止拨动制动设备和固定螺丝。 9、手电两用启闭机启闭结束后切断电源，填写配电屏操作记录。 二、手电两用启闭机运行要求 1、一般要求 ⑴不允许超载运行。 ⑵手电两用启闭机运行中，不得突然反向操作，以免造成紧急制动，惯性力骤增，使整机超载振动。 ⑶运行中，操作机构失灵，无法控制时，应迅速切断电源，使启闭机停止运转。 ⑷当闸门开启接近或关闭接近闸底时，应注意及时停车，不得完全依赖限位系统。 ⑸操作设备（开关箱）内容： ①开关继电保护装置触点良好，接头牢固，动作灵敏。 ②开、关、停按钮是否按错。 ③电流、电压等仪表是否正常。 2、手电两用启闭机电机 ⑴运行方向是否正确。 ⑵电机是否缺相运行。 ⑶电机温升是否过高，有无异味产生。 ⑷电机是否超载，有无异常响声。 3、手电两用启闭机限位装置与行程指示 ⑴各种限位装置是否灵敏有效，死区不宜过大（一般不超过30cm），是否应予以调整。 ⑵开高数据显示准确。 4、东远牌QL-SD10T手电两用启闭机启闭机 ⑴运转方向是否正常。 ⑵检查卷筒绕绳是否正常，有无脱槽乱绕现象。 ⑶检查各运转部件是否碰罩壳。 本系列启闭机按吊点数分为单吊点和双吊点两种型号，按驱动方式分为手动、电动和手电两用三种形式，一般启闭容量超过600KN(单机)时不再配置手动机构。耀禹水利机械厂生产的QL型系列螺杆启闭机启门为3KN-650KN，超过650KN(单机)时可特殊设计。 l、螺杆启闭机型号说明：等同采用水利标准统一标准型号标识(下同) 2、本系列螺杆启闭机未作特殊设计时，不能作斜吊运行。 3、手电30KN以上的螺杆启闭机可增设行程限位装置，作极限运行保护。
