.概述及用途

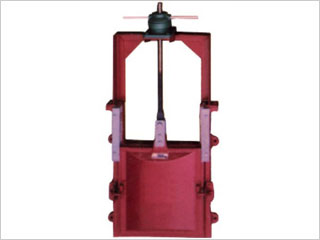

铸铁镶铜闸门是我厂吸收国内外先进结构和工艺，而进行设计改进的一种给排水及污水处理的理想设备。本闸门的制造加工符合建设部CJ/T3006-1992 标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中，对公称压力这0.1MPa以 下的用在管道口和交汇窑井、泥沙地、污水渠道、原站井水口、清水池等地方，用以截止疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现 现场操作或远距离集中控制，还可与微机联动控制。
2.结构特点本闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。 本闸门具有结构简单，密封性好、耐磨性强、操作简单、安装方便、使用寿命长，品齐全、适应性广等特点。
3.主要性能
1、 闸门主要技术参数

参数 名称 渗水量（L/） * 水头 M 工作 介质 安装 主式 正常水 压方向 门框距 边壁距离
正向 反向
镶铜铸铁圆闸门 0.72 1.25 正向10 反向2.5 水或污水 沿垂迎水 正面迎水 >300
镶铜铸铁方闸门
双向镶铜铸铜圆闸门 0.72 0.72 正反向10
双向镶铜铸铜方闸门

注：水头超过10m的闸门需另外注明。
2、 主要零件材料

零件名称 材料
门框、闸板、导轨 HT200
螺杆 1Cr13或2Cr13
密封面 ZCu58-2-2

4.安装形式

安装形式

5.墙式预埋螺栓处理方法

墙式预埋螺栓处理方法

6.型号编制说明

型号编制说明

闸门方式 表1

闸门布置方式 代号
高孔位置图1 G（可省略）
整体组合布置图2 Z
下开式布置图3 X
槽底齐平布置图4 C

结构形式 表2

结构形式 代号
明杆式 M
暗杆式 A
双向承压 S
